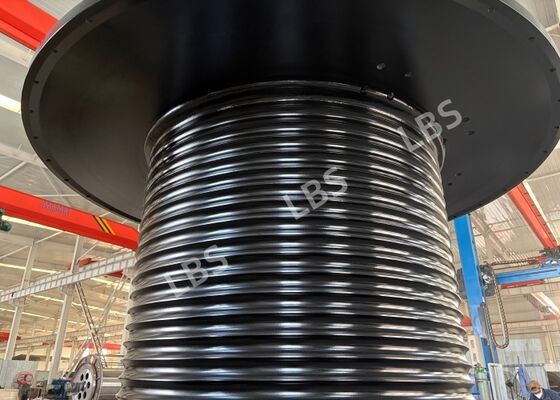

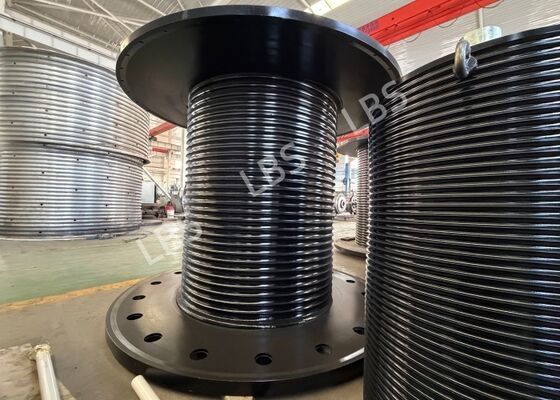

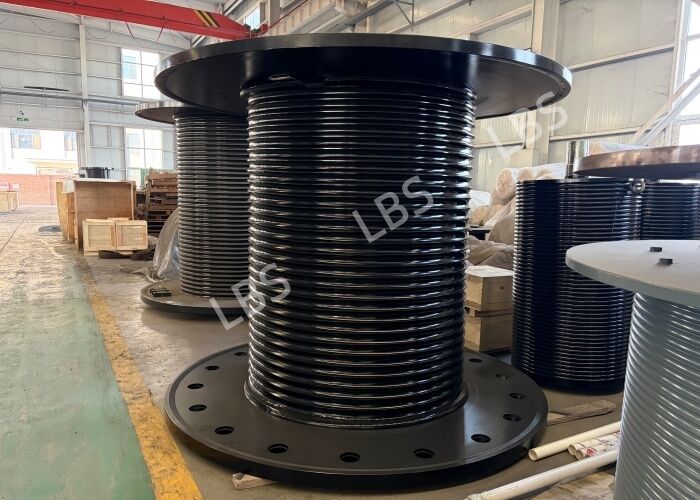

Q355C ลัฟฟิง ดรัม เล็บัส ร่องเกลียวคู่แบบเกลียวซ้าย รอกดรัม

1. รายละเอียดผลิตภัณฑ์

ดรัมเล็บัสนี้เป็นส่วนรับน้ำหนักหลักสำหรับรอกลัฟฟิงของเครนหนัก ผลิตจากเหล็กกล้าอัลลอยต่ำกำลังสูง Q355C ที่มีความเหนียวที่ดีในอุณหภูมิต่ำ ทำงานได้อย่างน่าเชื่อถือทั้งกลางแจ้งและนอกชายฝั่ง ใช้ร่องเล็บัสเกลียวคู่แบบเกลียวซ้าย 65° สำหรับการพันลวดสลิงสูงสุด 7 ชั้น ตัวถังดรัมควรขึ้นรูปจากแผ่นเหล็กแผ่นเดียว รอยเชื่อมชนทั้งหมดเป็นเกรด 1 และตรวจสอบด้วย UT & RT NDT หลังจากการเชื่อม ดรัมจะได้รับการอบอ่อนเพื่อคลายความเค้น จากนั้นจึงทำการกลึงอย่างแม่นยำพร้อมการตกแต่งร่องขั้นสุดท้ายเพื่อให้แน่ใจว่าแกนและทรงกระบอกตรงกัน มาพร้อมกับตัวนำเข้าลวดสลิงและแผ่นเปลี่ยนชั้นแบบไขว้ มีชุดยึดลวดสลิงครบชุดติดตั้งไว้ล่วงหน้า หน้าแปลนด้านขวาของสามารถเจาะรูให้เข้าคู่กับเฟืองขนาดใหญ่เพื่อความตรงแกนสูง ดรัมเกรด M4 นี้ผลิตตามมาตรฐานเครนแห่งชาติสำหรับการใช้งานหนักอย่างต่อเนื่อง

2. พารามิเตอร์ผลิตภัณฑ์

3. ข้อได้เปรียบของผลิตภัณฑ์

(1) ร่องเกลียวคู่เล็บัส: ช่วยให้การเปลี่ยนชั้นลวดสลิงหลายชั้นเป็นไปอย่างราบรื่น ป้องกันการพันกัน การกระโดด และการบีบอัดของลวดสลิง ยืดอายุการใช้งานของลวดสลิง

(2) การเชื่อมและการอบชุบที่แข็งแรง: รอยเชื่อมเกรด 1 พร้อมการตรวจสอบ NDT สองครั้ง การอบอ่อนเพื่อคลายความเค้นหลังการเชื่อมช่วยลดการเสียรูปของตัวถังเพื่อประสิทธิภาพที่เสถียร

(3) การกลึงที่มีความแม่นยำสูง: การควบคุมความคลาดเคลื่อนทางเรขาคณิตที่เข้มงวด การเจาะรูให้เข้าคู่กับเฟืองขนาดใหญ่ช่วยลดการสั่นสะเทือนและปกป้องชิ้นส่วนส่งกำลัง

(4) การจัดส่งแบบติดตั้งสำเร็จรูป: ชุดยึดลวดสลิงติดตั้งไว้ล่วงหน้าที่โรงงาน ช่วยประหยัดงานภาคสนามและลดความเสี่ยงในการติดตั้ง

(5) ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง: เหล็ก Q355C ที่มีความเหนียวในอุณหภูมิต่ำดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ท่าเรือ และนอกชายฝั่งที่มีละอองเกลือ

(6) เกณฑ์การบำรุงรักษาและการเลิกใช้งานที่ชัดเจน: กฎการตรวจสอบเชิงปริมาณช่วยให้การจัดการอุปกรณ์ง่ายขึ้นและรับประกันความปลอดภัยในการยก

(7) เป็นไปตามมาตรฐาน: ผลิตตามมาตรฐานเครนแห่งชาติ ง่ายต่อการยอมรับโครงการจากบุคคลที่สาม

4. การใช้งานผลิตภัณฑ์

• ดรัมหลักของรอกลัฟฟิงสำหรับเครนตีนตะขาบขนาดใหญ่ เครนท่าเรือ และเครนท่าเรือลอยน้ำ
• ระบบรอกยกสายเคเบิลหลายชั้นบนแท่นวิศวกรรมนอกชายฝั่งและรอกยกทางทะเล
• รอกยกงานหนักของเครื่องจักรก่อสร้างหนักและอุปกรณ์ขนถ่ายวัสดุขนาดใหญ่
• อุปกรณ์ยกในเหมืองและเรือวิศวกรรมที่ต้องการการม้วนสายเคเบิลหลายชั้นอย่างเป็นระเบียบสูงสุด 7 ชั้น
