รายละเอียดสินค้า:
การชำระเงิน:
|

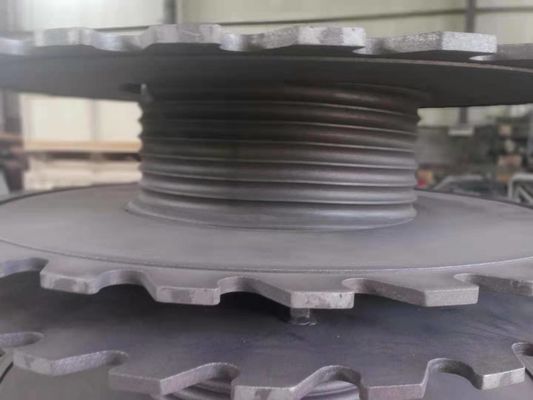

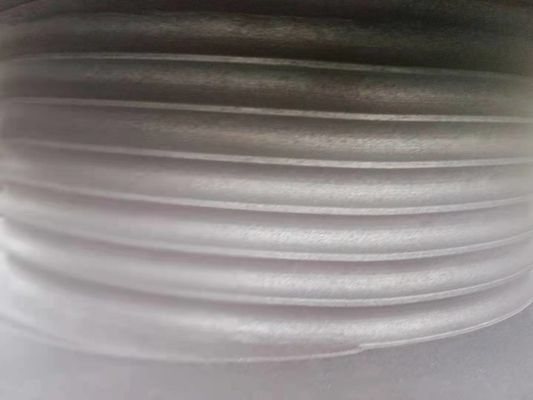

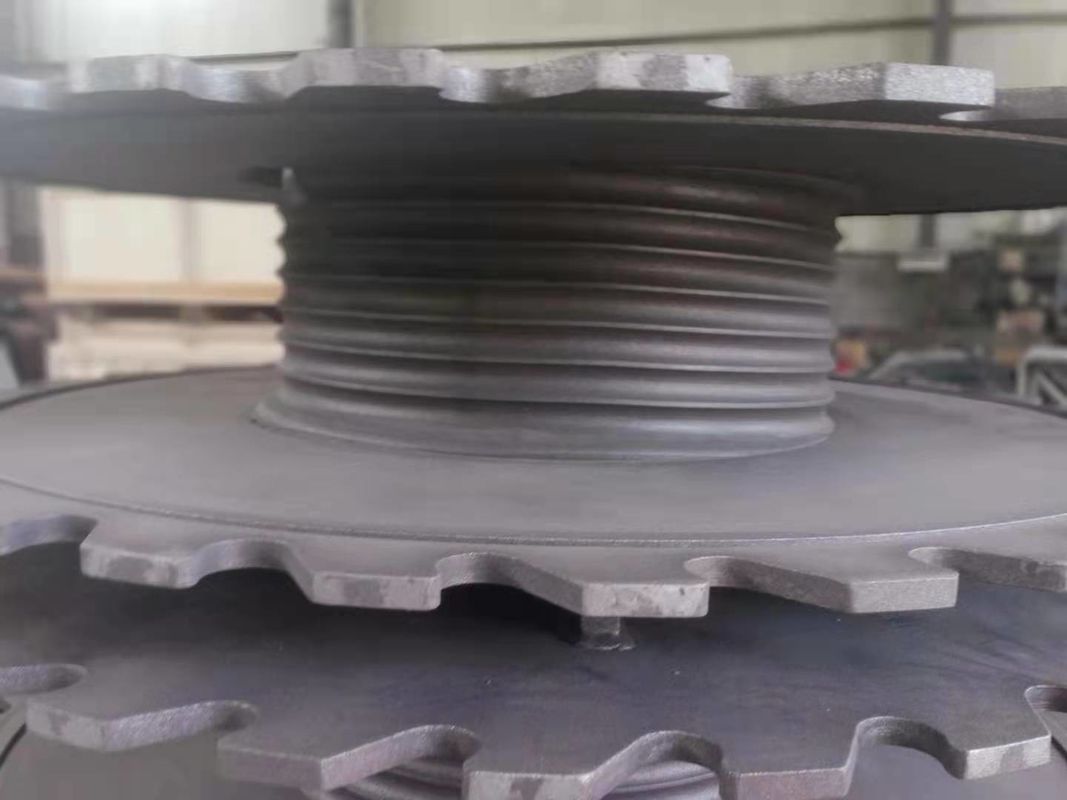

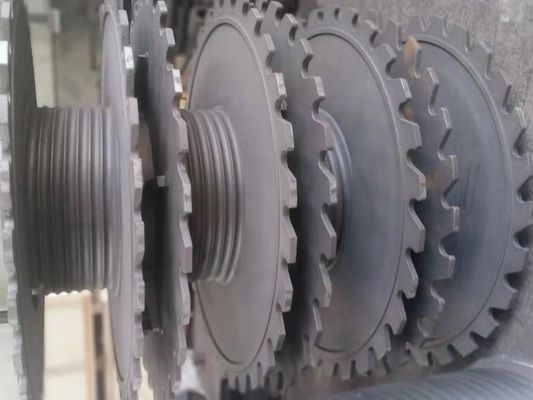

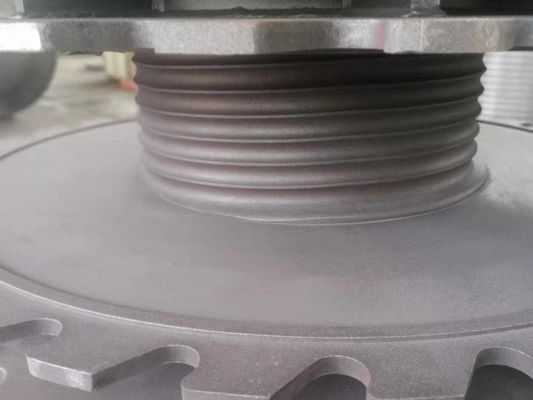

| ชื่อผลิตภัณฑ์: | กลองกว้านร่อง | วัสดุ: | เหล็ก Q355B |
|---|---|---|---|
| ส่วนประกอบหลัก: | กลอง | ประเภทกลอง: | เดี่ยวหรือคู่ |
| สีพื้นผิว: | สีเทา | โครงสร้าง: | เชื่อม |
| Dia.ของเชือก: | 6 มม | ชั้น: | 1 ชั้น |
| ใช้: | กว้านประกอบ | ความจุเชือก: | 100ม |
| เน้น: | เหล็กกล้า Q355B Grooved Winch Drum,ne Layer Grooved Winch Drum,Q355B กลองสายเหล็ก |
||
อุปกรณ์ประกอบด้วยตัวกลองแบบเจาะรู, ร่องเชือกถูกประมวลผลบนตัวกลองแบบเจาะรู, ร่องปีนเขาหลักและร่องปีนเขารองถูกเปิดบนตัวกลองแบบเจาะรู และมุมการปีนเขาของร่องปีนเขาหลักคือตั้งแต่ 0 °ถึง 72 °, จุดสิ้นสุดการปีนเขาของร่องปีนเขาหลักคือจุดเริ่มต้นของร่องปีนเขารองแบบจำลองอรรถประโยชน์ช่วยหลีกเลี่ยงความผิดปกติของเชือกและการกัดเชือกของลวดสลิงเหล็กที่เกิดจากข้อผิดพลาดในการเชื่อม ทำให้เทคโนโลยีการประมวลผลง่ายขึ้นและประหยัดต้นทุนการประมวลผลรุ่นอรรถประโยชน์จะเอาชนะการเสียรูปของตัวดรัมที่มีอยู่ซึ่งผ่านกระบวนการหลังจากการประกอบและการเชื่อม ส่งผลให้จุดกึ่งกลางที่ปลายทั้งสองของดรัมไม่สมดุลกัน ในขณะเดียวกันก็มีข้อบกพร่องบางอย่างที่ไม่สามารถรับประกันความแม่นยำของเกลียวและ ความแข็งแรงของพื้นผิวด้าย
1. หน้าแปลนของดรัมต้องตั้งฉากกับผนังดรัมในทุกสภาวะ แม้ภายใต้น้ำหนักบรรทุก
2. เชือกต้องอยู่ภายใต้แรงตึงในกระบวนการม้วนเก็บ เพื่อที่เชือกจะได้เสียดสีกับผนังร่องเมื่อการสปูลไม่เป็นไปตามเงื่อนไขนี้ ควรใช้ลูกกลิ้งกด โดยทั่วไปแนะนำว่าความตึงของเชือกควรมีความตึงอย่างน้อย 2% หรือภาระการทำงาน 10%
3. โดยทั่วไปแล้วช่วงมุมของกองเรือไม่ควรเกิน 1.5 องศาและไม่น้อยกว่า 0.25 องศา
4. เมื่อปล่อยลวดสลิงออกจากดรัมไปรอบๆ มัด ศูนย์กลางของมัดควรจะอยู่เหนือกึ่งกลางของดรัม
5. เชือกต้องมีลักษณะกลม ไม่หลวม แม้รับน้ำหนักสูงสุด
6. เชือกต้องมีโครงสร้างป้องกันการหมุน
7. กรุณาวัดการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางของเชือกภายใต้ภาระที่แตกต่างกัน
เมื่อเปรียบเทียบกับดรัมที่ไม่มีร่อง (เรียบ) ทั่วไปและดรัมที่มีร่องเป็นเกลียวแล้ว ดรัมปลอกเหล็กแบบร่องมีข้อได้เปรียบที่เห็นได้ชัดในการม้วนลวดสลิงเหล็กหลายชั้นที่เป็นระเบียบเรียบร้อยร่องเชือกพับสองเท่าของปอนด์ทำให้การม้วนของเชือกลวดเหล็กราบรื่นขึ้นและกระจายโหลดระหว่างชั้นได้เท่าๆ กัน ลดการพันไม่สม่ำเสมอและการกัดเชือกในกระบวนการจัดเรียงลวดสลิงเหล็ก ลดความเสียหายของลวดสลิงเหล็ก ยืดอายุ อายุการใช้งานของลวดสลิงเหล็ก ปรับปรุงความปลอดภัยในการใช้งานอุปกรณ์ และหลีกเลี่ยงเวลาปิดเครื่องของอุปกรณ์เครื่องจักรกลเนื่องจากการเปลี่ยนเชือกที่ไม่เป็นระเบียบ
| เลขที่: | เส้นผ่านศูนย์กลางลวด (มม.) | แรงดึง (KN) | ทิศทางการหมุน | เส้นผ่านศูนย์กลางของดรัม (มม.) | กลองความยาว (มม.) |
| 1 | 3~8 | 3~10 | มือซ้าย, มือขวา | >160 | <1,000 |
| 2 | 10~16 | 12~20 | มือซ้าย, มือขวา | >320 | <1,000 |
| 3 | 18~24 | 20~80 | มือซ้าย, มือขวา | >480 | <1,000 |
| 4 | 26~32 | 100~120 | มือซ้าย, มือขวา | >640 | <1,000 |
| 5 | 34~40 | 150~200 | มือซ้าย, มือขวา | >800 | <1,000 |
| 6 | 42~50 | 240~400 | มือซ้าย, มือขวา | >1,000 | <1,000 |
กรูฟดรัมองค์ประกอบ:ดรัมคอร์ หน้าแปลน เพลา ฯลฯ
การประมวลผล: ดรัมเชือกที่มีร่องตัดเข้าไปโดยตรงกว้านดรัมพร้อมหน้าแปลน ร่อง LBS ถูกตัดเข้าไปในตัวดรัมโดยตรง ตามความต้องการของลูกค้า หน้าแปลนมีทั้งแบบเชื่อมหรือแบบขันสกรูรูปทรงของร่องถูกกำหนดโดยโครงสร้างเชือก เส้นผ่านศูนย์กลางและความยาว และโดยการใช้งานดรัมมีขนาดการติดตั้งที่จำเป็นสำหรับสภาพการใช้งานจริง
