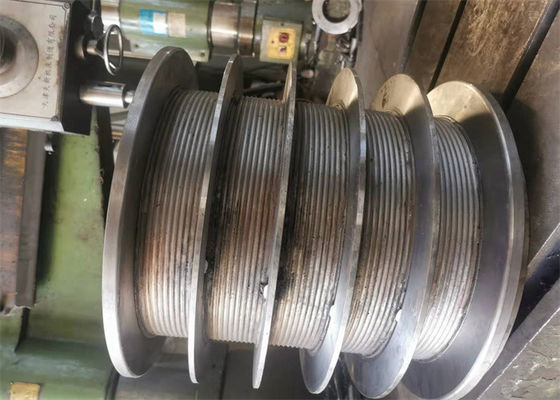

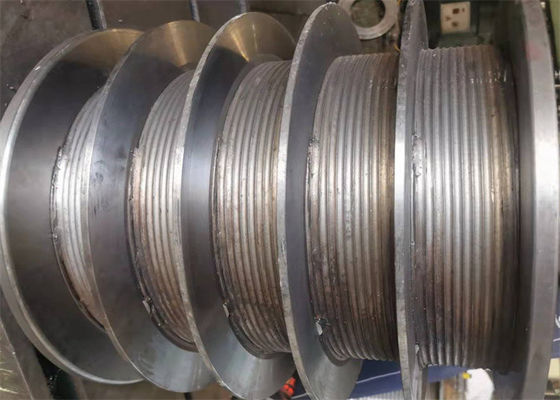

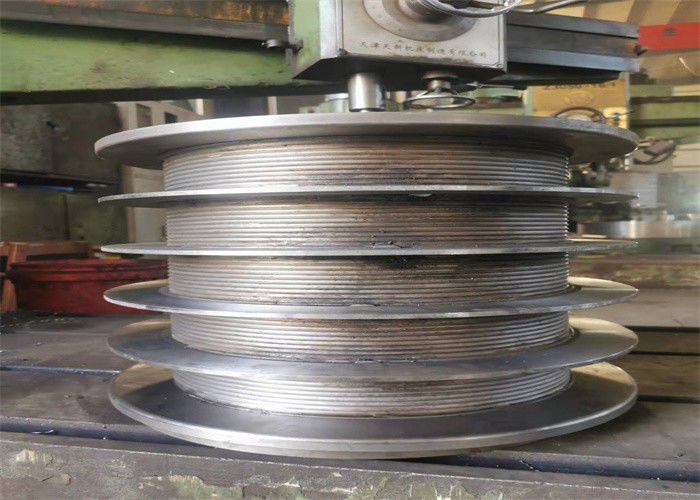

เครื่องกว้านสายกว้านหลายชั้นกลองลวดสลิงหลาย Lebus ร่อง



เราเห็นความจำเป็นในการปรับปรุงการม้วนลวดสลิงบนแท่นเจาะ (Drilling Rigs) จึงได้ลองใช้วิธีต่างๆ กัน และในที่สุดก็สร้างรูปแบบ "LeBus" ซึ่งยังคงเป็นวิธีที่ดีที่สุดในปัจจุบันสำหรับการม้วนลวดสลิงหลายชั้นอย่างสม่ำเสมอและแม่นยำขณะนี้ LeBus จัดหาผลิตภัณฑ์ของตนให้กับทุกอุตสาหกรรมที่ต้องการม้วนเชือกหลายชั้น LeBus ยังคงจดจำจุดเริ่มต้นและดำเนินการต่อไปเพื่อสนับสนุนบ่อน้ำมันด้วย LeBus Grooving และอื่นๆ อีกมากมายจนถึงทุกวันนี้ LeBus ยังคงใช้งานอยู่บนแท่นขุดเจาะและแท่นขุดเจาะแบบแท่นขุดเจาะทุกแห่งในโลก.



วัสดุกลองกว้านร่อง: เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, อลูมิเนียม, เหล็กกำลังสูง, ฯลฯ

มาตรฐานวัสดุ: GB, AISI, ASME, ASTM, JIS, DIN, ...

อุณหภูมิแวดล้อม: -40 ° C ถึง +45 ° C

อุณหภูมิแวดล้อม Stroage: -40 ° C ถึง +50 ° C

ประเภทร่องของกลอง: ร่องเกลียวหรือร่อง Lebus

ทิศทางการหมุนของกลอง: มือซ้ายหรือมือขวา

วิธีการประมวลผล: งานเครื่องจักร

เส้นผ่านศูนย์กลางลวดสลิง: 3 MM~100 MM

อุปกรณ์การประมวลผล: ศูนย์เครื่องจักรกลซีเอ็นซี



เลขที่:	เส้นผ่านศูนย์กลางลวด (มม.)	แรงดึง (KN)	ทิศทางการหมุน	เส้นผ่านศูนย์กลางของดรัม (มม.)	ความยาวกลอง (มม.)
1	3~8	3~10	มือซ้าย, มือขวา	>160	<1,000
2	10~16	12~20	มือซ้าย, มือขวา	>320	<1,000
3	18~24	20~80	มือซ้าย, มือขวา	>480	<1,000
4	26~32	100~120	มือซ้าย, มือขวา	>640	<1,000
5	34~40	150~200	มือซ้าย, มือขวา	>800	<1,000
6	42~50	240~400	มือซ้าย, มือขวา	>1,000	<1,000



ร่องสลิงดรัมของเครื่องกว้านสว่านใช้รูปแบบของโครงสร้างเส้นหักคู่ และลักษณะของมันคือร่องสลิงทแยงและร่องสลิงตรงปรากฏขึ้นสลับกัน จึงสร้างพื้นที่ร่องสลิงทแยงสองพื้นที่และพื้นที่ร่องสลิงตรงสองพื้นที่บนพื้นผิวของดรัมร่องเชือกเอียงที่เรียกว่าร่องเชือกที่ตัดในแนวทแยงกับดรัมบัส และร่องเชือกตรงหมายถึงร่องเชือกที่ตัดโดยตรงกับดรัมบัสหรือขนานกับหน้าแปลนร่องที่แข็งแรงในแนวทแยงควบคุมระยะห่างของร่องเชือก ซึ่งคิดเป็นสัดส่วนเล็กน้อยในวงกลมของร่องเชือกจุดโครงสร้างของมันสามารถบรรเทาปัญหาการเสียรูปของการอัดรีด แรงเสียดทานร่วมกัน และการสึกหรอของลวดสลิงก่อนเวลาอันควรได้อย่างมีประสิทธิภาพในระหว่างการโหลด

การประมวลผลและการผลิตร่อง lebus สามารถประมวลผลได้โดยตรงบนดรัมโดยรวมและยังสามารถทำเป็นชุดที่มีร่องเชือกและทำเป็นแบบแยกห่อในดรัมเรียบเมื่อติดตั้งเชื่อมต่อกับ กลองผ่านสลักเกลียวหรือการเชื่อมวัสดุของกระบอกร่องเชือกพับสามารถแบ่งออกเป็นเหล็กกล้าคาร์บอน สแตนเลส โลหะผสมเหล็ก อลูมิเนียมหรือใยแก้ว ฯลฯ กระบอกสามารถทำโดยการรีดแผ่นหรือหล่อ



เพื่อให้เป็นไปตามข้อกำหนดของเทคโนโลยีการขุดเจาะและการขนส่ง เครื่องกว้านมักได้รับการออกแบบให้เป็นระบบขับเคลื่อนหลายเพลาและการขนส่งแยกต่างหาก ซึ่งไม่เพียงแต่ทำให้ระบบซับซ้อนเท่านั้น แต่ยังเพิ่มต้นทุนและภาระงานในการติดตั้งอีกด้วยเพื่อจุดประสงค์นี้ รูปแบบการส่งกำลังของเครื่องกว้าน โหมดกำลังไฟฟ้าเข้า และโครงสร้างของโครงเครื่องกว้านได้ทำงานบุกเบิก บริษัทของฉันได้ออกแบบเครื่องกว้านแบบหลายดรัมเครื่องกว้านส่วนใหญ่ประกอบด้วยฐาน, โครงเครื่องกว้าน, เพลาลูกกลิ้ง, เพลาดรัมทราย, กล่องขับเพลา, ดิสก์เบรก, อุปกรณ์เม็ดมะยมป้องกันการชน, กลไกเบรกหลักและสว่านอัตโนมัติ ฯลฯ และการเปลี่ยนกำลังระหว่างเพลาอินพุตและเพลา ใช้การส่งกำลังเชิงกล เพลาขับและการเปลี่ยนเกียร์แบบลูกกลิ้งระหว่างการนำคลัตช์นิวแมติกมาใช้เพื่อเปลี่ยน โดยมีเกียร์ถอยหลังสี่ตัวถูกบล็อกมีการใช้ซอฟต์แวร์ไฟไนต์เอลิเมนต์เพื่อจำลองและวิเคราะห์ดรัมและตรวจสอบความแข็งแรงและความแข็งผลการวิเคราะห์และตรวจสอบแสดงให้เห็นว่าการออกแบบดรัมและโครงกว้านมีความสมเหตุสมผลและตรงตามข้อกำหนดการทำงานจริง



1. ผลิตภัณฑ์ของเรามีข้อได้เปรียบของโครงสร้างที่กะทัดรัด น้ำหนักเบา ปลอดภัย และใช้งานง่าย

2. ผลิตภัณฑ์ของเราใช้สำหรับการยกทั่วไป การลาก และงานอื่น ๆ ในเครื่องจักรบนดาดฟ้าเรือ ท่าเรือ ปิโตรเลียม เครื่องเจาะ เครื่องจักรวิศวกรรม เหมืองแร่ การสำรวจทางธรณีวิทยา และเครื่องจักรก่อสร้าง และอื่น ๆ

3. ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐาน API Spec 7K “Specification for Drilling Equipment”

4. ประสิทธิภาพการเริ่มต้นและการทำงานสูง

5. การทำงานที่เชื่อถือได้พร้อมเสียงรบกวนเล็กน้อย
