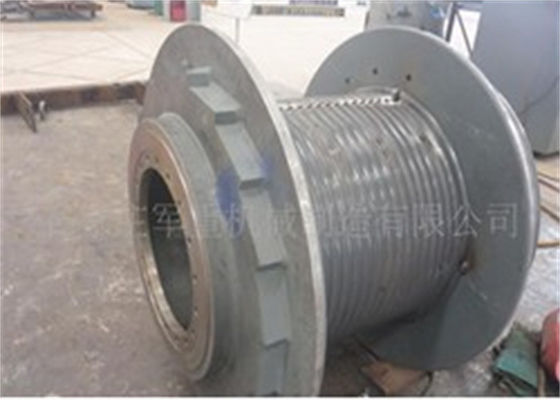

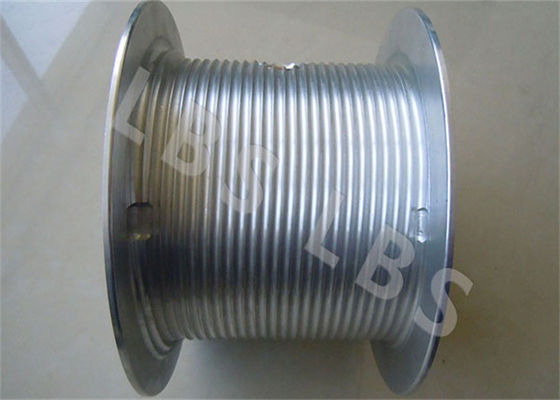

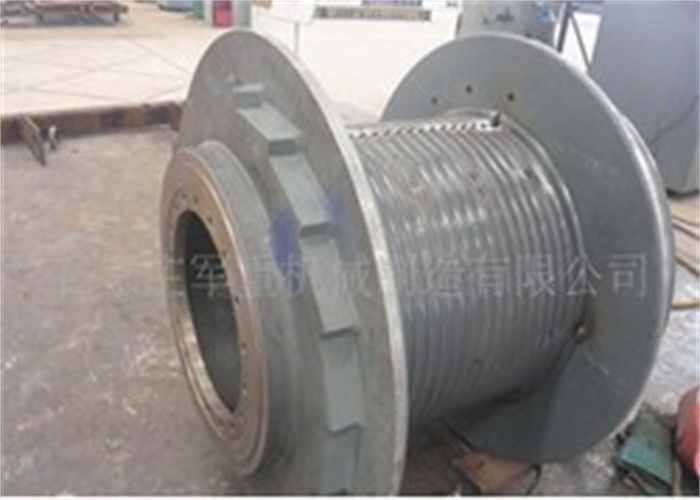

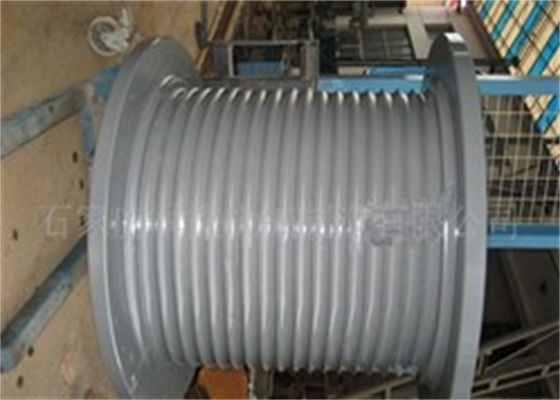

กลองลวดสลิงร่อง 12 มม.

ความจุแบริ่งที่แข็งแกร่งอุปกรณ์การทำเหมืองแร่ลวดสลิงสายเคเบิลเหล็กกว้านกลอง

Signle / Double Drum Winch คำอธิบาย

กลองเป็นส่วนสำคัญของ เครื่องยก, ยูเพื่อไขลวดสลิงในกลไกการยกหรือกลไกการลากโดยการถ่ายโอนแรงขับเคลื่อนที่อุปกรณ์ขับเคลื่อนไฮดรอลิกหรือไฟฟ้าส่งไปยังเชือกลวด การเคลื่อนที่แบบหมุนของอุปกรณ์ขับเคลื่อนจะเปลี่ยนเป็นการเคลื่อนที่เชิงเส้นที่ต้องการ

1. ตามจำนวนชั้นที่คดเคี้ยว:

1) ม้วนเดียว:มีเพียง 1 ชั้นของเชือกลวดพันบนดรัม ร่องเกลียวมักจะตัดบนกลอง พื้นผิว.

2) ขดลวดคู่:ดรัมพันด้วยลวดสลิง 2 ชั้น สามารถใช้ร่องเกลียวหรือร่องเลบัสได้

3) หลายคดเคี้ยว:ลวดสลิงหลายชั้นที่ม้วนบนดรัม ใช้สำหรับยกสูงโดยเฉพาะอย่างยิ่งหรือโอกาสกลไกกะทัดรัด พื้นผิวของร่อง lebus ของดรัม

2. ตามวิธีการประมวลผล:

1) กลองหล่อ:วัสดุหล่อมักจะเป็นเหล็กหล่อหรือเหล็กหล่อ

2) กลองเชื่อม:แกนดรัมทำจากท่อไร้ตะเข็บหรือรีดด้วยแผ่นเหล็ก หน้าแปลนเชื่อม และดรัม แกนและขจัดความเครียดจากการเชื่อมก่อนการตัดเฉือน

3. ตามจำนวนการแบ่งกลอง

1) ขดลวดคู่:เชือกลวดสองเส้นสามารถพันรอบถังได้เชือกสามารถพันในทิศทางเดียวกันหรือในทิศทางตรงกันข้าม

2) หลายคดเคี้ยว:พื้นผิวของดรัมแบ่งออกเป็นหลายดรัมโดยใช้แผ่นกั้น ซึ่งแต่ละอันสามารถใช้แยกกันสำหรับม้วนเชือกได้

ช่วงการใช้งานของเครื่องกว้านขุด

เครื่องกว้านเหมืองส่วนใหญ่จะใช้สำหรับการจัดการแร่ใต้ดินหรือเปิดหลุมและการดำเนินการบรรจุในเหมืองโลหะและเหมืองอื่น ๆส่วนใหญ่จะใช้สำหรับการขนส่งคราดแนวนอนและยังสามารถใช้สำหรับแนวนอนหรือมุมเอียงไม่เกิน 44 °ของการขนส่งคราดลาดไม่สามารถใช้เป็นอุปกรณ์ยกคนขับสามารถบังคับด้วยมือที่ด้านข้างเครื่องกว้าน หรือโดยการกดปุ่มห่างจากเครื่องกว้านเพียงไม่กี่เมตรถึงสิบเมตร

คำอธิบายโครงสร้างของเครื่องกว้านของฉัน

กว้านทุ่นระเบิดมีเฟืองทดรอบ ดรัมหลัก ดรัมเสริม อุปกรณ์ควบคุม อุปกรณ์นำเชือกเหล็ก และส่วนประกอบมอเตอร์ชิ้นส่วนเหล่านี้ได้รับการติดตั้งตามลำดับภายในและภายนอกเชลล์เปลือกมีส่วนที่มีความแข็งแกร่งที่ดี ซึ่งไม่เพียงแต่มีบทบาทในการป้องกันและรองรับเท่านั้น แต่ยังรับน้ำหนักทั้งหมดอีกด้วยมันถูกยึดเข้ากับรางเลื่อนสองทางที่เชื่อมต่อกับฐานรากเครื่องกว้านคู่มีรอกหลัก (ติดตั้งที่ด้านขวา เช่น ใกล้มอเตอร์) และรอกสำรอง (ติดตั้งทางด้านซ้าย)กว้านสามกลองมีดรัมหลัก (ติดตั้งตรงกลาง) กลองย่อยสองตัว (ติดตั้งที่ด้านซ้ายและด้านขวา) หรือกลองหลักสองตัว (ติดตั้งที่ด้านขวาและตรงกลาง) และกลองย่อยหนึ่งชุด (ติดตั้งบน ด้านซ้าย) แต่ละตัวมีอุปกรณ์บังคับเลี้ยวและไกด์เชือกเหล็ก

อุปกรณ์การประมวลผล: ศูนย์เครื่องจักรกลซีเอ็นซี

ทิศทางการหมุนของร่อง: มือซ้าย

เส้นผ่านศูนย์กลางลวดสลิง: 3 MM ~ 65 MM

แต่ละชั้นรอบ: 20.5 รอบ

ชั้น: 5 ชั้น

ประเภทร่องเชือก: LEBUS ร่องเชือก

จำนวนเชือก: สอง
