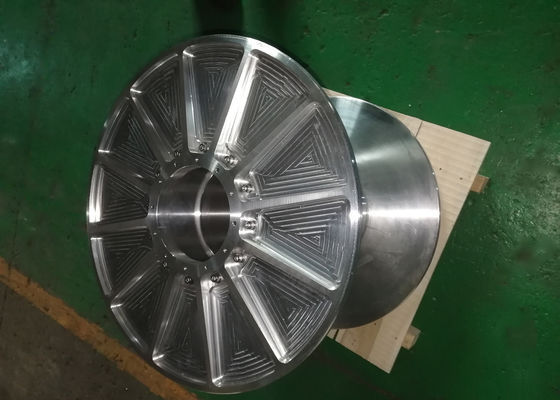

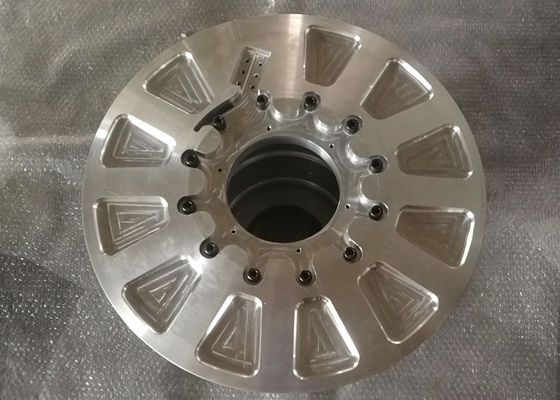

ลวดขยายสายเคเบิลโลหะขนาด 4 มม. อเนกประสงค์สำหรับงานก่อสร้าง

ลวดสลิงแบบขยาย กว้านสายลื่น ดรัมสำหรับยกวัตถุ

กลองเป็นส่วนสำคัญอย่างหนึ่งของยกเครื่องจักรใช้สำหรับม้วนลวดสลิงในกลไกการยกหรือกลไกการลากโดยการถ่ายโอนแรงผลักดันจากอุปกรณ์ขับเคลื่อนไฮดรอลิกหรือไฟฟ้าไปยังลวดสลิง การเคลื่อนที่แบบหมุนของอุปกรณ์ขับเคลื่อนจะเปลี่ยนเป็นการเคลื่อนที่เชิงเส้นที่จำเป็น

1. ตามจำนวนชั้นที่คดเคี้ยว:

1) ขดลวดเดี่ยว:ลวดสลิงเพียง 1 ชั้นพันบนดรัม ร่องเกลียวมักจะถูกตัดบนกลองพื้นผิว.

2) ขดลวดคู่:ดรัมพันด้วยลวดสลิง 2 ชั้น ร่องเกลียวหรือร่องเลบัสก็ได้

3) หลายคดเคี้ยว:ลวดสลิงหลายชั้นพันบนดรัม ใช้สำหรับการยกสูงเป็นพิเศษหรือกลไกที่มีขนาดกะทัดรัด พื้นผิวของดรัมตัดร่อง lebus

2. ตามวิธีการประมวลผล:

1)กลองหล่อ:วัสดุหล่อมักเป็นเหล็กหล่อหรือเหล็กหล่อ

2) ดรัมเชื่อม:แกนดรัมทำจากท่อไร้รอยต่อหรือรีดด้วยแผ่นเหล็ก หน้าแปลนเชื่อมและดรัมแกนกลางและขจัดความเครียดในการเชื่อมก่อนการตัดเฉือน

3. ตามจำนวนการแบ่งส่วนกลอง

1) ขดลวดคู่:สามารถพันลวดสลิงสองเส้นรอบดรัมได้ สามารถพันเชือกในทิศทางเดียวกันหรือในทิศทางตรงกันข้ามก็ได้

2) หลายคดเคี้ยว:พื้นผิวของดรัมถูกแบ่งออกเป็นหลายดรัมด้วยแผ่นกั้น ซึ่งแต่ละอันสามารถใช้แยกต่างหากสำหรับม้วนเชือก

รอกสี่คัน รอกเบ็ดสี่ตัวลวดสลิงสี่เส้นติดอยู่บนดรัม ตามลำดับ จากดรัม จากด้านล่างของดรัม เมื่อดรัมหมุน ยกภาชนะหนึ่งขึ้น อีกภาชนะหนึ่งลง

ส่วนประกอบโครงสร้าง

ดรัม น. การประกอบเพลาดรัมซึ่งเป็นส่วนประกอบหลักของเครื่องกว้าน.

กลไกการเบรก ได้แก่ เบรกเชิงกลและเบรกน้ำ (เบรกแม่เหล็กไฟฟ้า)

หัวแมวและชุดเพลาหัวแมว ใช้สำหรับขันหัวเข็มขัดลวดหลวม ยกของหนัก;เครื่องกว้านแท่นขุดเจาะขนาดใหญ่ยังมีดรัมสำหรับดึงแกนกระบอกออก

ระบบส่งกำลัง การแนะนำและการกระจายกำลังและการถ่ายโอนการเคลื่อนไหว สำหรับเครื่องกว้านปรับความเร็วภายในที่นอกเหนือจากเพลาส่งกำลังและดรัมเพลา เพลาหัวแมว แต่ยังรวมถึงโซ่ เกียร์ ชิ้นส่วนเพลาและเพลาส่งกำลังกลางแบบแท่นหมุน

ระบบควบคุม รวมถึงฟัน ซี่ฟัน คลัตช์ลม คอนโซลสว่าน ชิ้นส่วนวาล์วควบคุม ฯลฯ เป็นส่วนสำคัญของระบบควบคุมแท่นขุดเจาะ

ระบบหล่อลื่น ได้แก่ การหล่อลื่นด้วยเนย การหล่อลื่นแบบหยดและการขับเคลื่อนซีล การหล่อลื่นแบบกระเซ็นหรือการบังคับ

ระบบรองรับที่มีโครงเชื่อมหรือโครงเปลือก

อุปกรณ์การประมวลผล: ศูนย์เครื่องจักรกลซีเอ็นซี

ทิศทางการหมุนของร่อง: ซ้ายมือ

เส้นผ่านศูนย์กลางลวดสลิง: 3 MM~65 MM

แต่ละเลเยอร์รอบ: 20.5 รอบ

ชั้น: 5 ชั้น

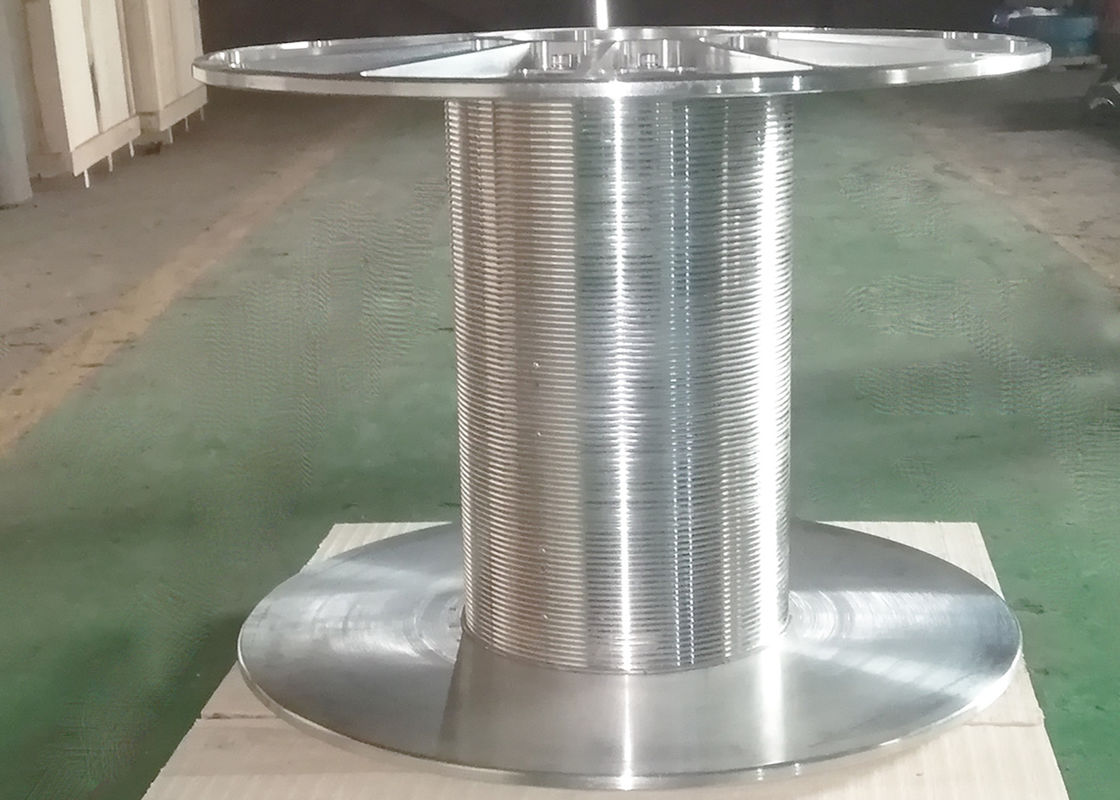

ประเภทของร่องเชือก: ร่องเชือก LEBUS

จำนวนเชือก: สอง
