รายละเอียดสินค้า:
การชำระเงิน:
|

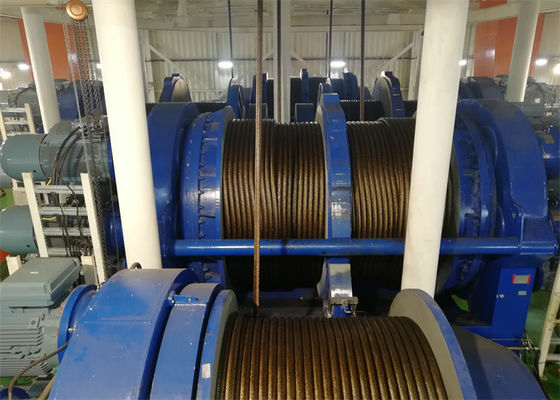

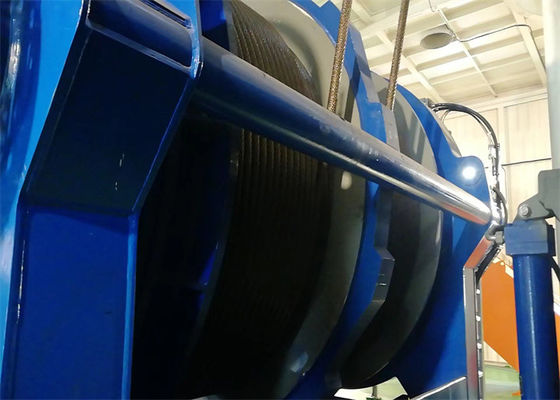

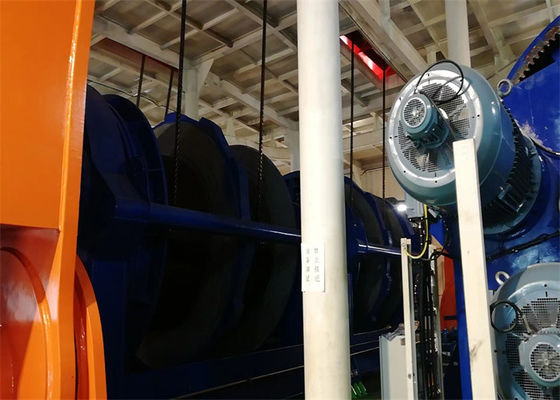

| ชื่อผลิตภัณฑ์: | กว้านไฟฟ้าไฟฟ้าขนาดใหญ่สำหรับนอกชายฝั่ง | วัสดุ: | Q355B Q355D |
|---|---|---|---|
| ปริมาณดรัม: | 2 | เส้นผ่านศูนย์กลางของดรัมหลัก: | 1800~2000มม |
| การออกแบบกลอง: | ร่อง Lebus | ความจุเชือก: | 1100ม |
| กำลังยก: | 1000T | แหล่งพลังงาน: | ไฟฟ้า |
| ชั้นเชือก: | 8 | ปริมาณมอเตอร์: | 6 |
| เน้น: | 60mm diameter electric winch for boat,multiple layers electric winch for boat |
||
ชื่ออื่น ๆ: เครื่องกว้านไฟฟ้าทางทะเล
การออกแบบกลอง: ร่อง Lebus
ประเภทสลิง: ลวดสลิง
พลังงาน: ไฟฟ้า
ความจุเชือก: 1,000 ม
เส้นผ่านศูนย์กลางเชือก : 60 มม
สี: ฟ้าหรือลูกค้า
Groove Drum Composition: แกนกลอง, หน้าแปลน, เพลา, ฯลฯ
การประมวลผล: ดรัมเชือกที่มีร่องตัดเข้าไปโดยตรงกว้านดรัมพร้อมหน้าแปลน ร่อง LBS ถูกตัดเข้าไปในตัวดรัมโดยตรง ตามความต้องการของลูกค้า หน้าแปลนมีทั้งแบบเชื่อมหรือแบบขันสกรูรูปทรงของร่องถูกกำหนดโดยโครงสร้างเชือก เส้นผ่านศูนย์กลางและความยาว และโดยการใช้งานดรัมมีขนาดการติดตั้งที่จำเป็นสำหรับสภาพการใช้งานจริง
ดรัมร่องเชือก LBS ยังต้องการเงื่อนไขการทำงานบางประการเงื่อนไขที่สำคัญที่สุดคือมุมโก่งตัวของลวดสลิง ซึ่งเป็นมุมระหว่างลวดสลิงจากรอกไปยังรอกคงที่ตัวแรกโดยทั่วไป มุมโก่งนี้ไม่ควรเกิน 1.5° และไม่ควรน้อยกว่า 0.5°มีความแตกต่างเล็กน้อย (ประมาณ 0.25° แปรผัน) แต่ควรจดจำสถิติทั่วไปนี้ไว้มุมโก่งที่เหมาะสมยังขึ้นอยู่กับน้ำหนักบรรทุก โครงสร้างสายเคเบิล และความเร็วในการยกมุมโก่งนี้บ่งชี้ว่าทุกๆ 10 ม. จากดรัมไปยังรอก ระยะห่างระหว่างลวดสลิงและจุดกึ่งกลางของดรัมไม่ควรเกิน 260 มม. (520 มม. ระหว่างหน้าแปลนทั้งสอง)สำหรับรอกร่อง LBS หากมุมเบี่ยงเบนเกินกว่าช่วงที่แนะนำ สามารถใช้เชือกพิเศษที่เรียกว่าตัวชดเชยมุมเพื่อผ่อนคลายและเสียหายจากการอัดหรือบิดลวดสลิงด้านนอกเข้ากับร่อง
| พารามิเตอร์ทางเทคนิคของกว้านไฟฟ้าความเร็วต่ำ LBS-J | ||||||||
| แบบอย่าง | ให้คะแนน | ให้คะแนน | เชือก | เชือก | เครื่องยนต์ | เครื่องยนต์ | โดยรวม | โดยรวม |
| โหลด | ความเร็ว | ความจุ | เส้นผ่านศูนย์กลาง | พิมพ์ | พลัง | ขนาด | น้ำหนัก | |
| เค.เอ็น | เมตร/นาที | ม | มม | กิโลวัตต์ | มม | กิโลกรัม | ||
| ปอนด์-J1 | 10 | 15 | 100 | 9.3 | Y112M-6 | 3 | 620x701x417 | 270 |
| ปอนด์-J1.6 | 16 | 16 | 150 | 12.5 | Y132M-6 | 5.5 | 945x996x570 | 500 |
| ปอนด์-J2 | 20 | 16 | 150 | 13 | Y160M-6 | 7.5 | 945x996x570 | 550 |
| ปอนด์-J3.2 | 32 | 9.5 | 150 | 15.5 | YZR160M-6 | 7.5 | 1430x1160x910 | 1100 |
| LBS-J3.2B | 32 | 12 | 195 | 15.5 | YZR160M-6 | 7.5 | 1082x1014x610 | 536 |
| ปอนด์-J5 | 50 | 10 | 270 | 21.5 น | YZR160L-6 | 11 | 1235x1230x805 | 1560 |
| ปอนด์-J5B | 50 | 9.5 | 200 | 21.5 น | YZR160L-6 | 11 | 1620x1260x945 | 1800 |
| ปอนด์-J5C | 50 | 9.5 | 250 | 21.5 น | YZR160L-6 | 11 | 1235x1230x805 | 1800 |
| ปอนด์-J5D | 50 | 15 | 250 | 21.5 น | YZR180L-6 | 15 | 1235x1230x805 | 1850 |
| LBS-J5E | 50 | 20 | 250 | 21.5 น | YZR200L-6 | 22 | 1235x1230x805 | 2543 |
| ปอนด์-J6 | 60 | 9.5 | 270 | 24 | YZR180L-6 | 15 | 1235x1509x805 | 1800 |
| ปอนด์-J8 | 80 | 8 | 250 | 26 | YZR180L-6 | 15 | 2090x1475x956 | 2900 |
| ปอนด์-J8B | 80 | 9.5 | 350 | 26 | YZR180L-6 | 15 | 1075x1598x985 | 2650 |
| LBS-J10 | 100 | 8 | 170 | 30 | YZR200L-6 | 22 | 2090x1475x956 | 3000 |
| ปอนด์-J10B | 100 | 9.5 | 250 | 30 | YZR200L-6 | 22 | 1705x2200x985 | 3500 |
| ปอนด์-J12.5 | 125 | 8 | 300 | 34 | YZR225M-6 | 30 | 2880x2200x1550 | 5,000 |
| ปอนด์-J13.5 | 135 | 0-5 | 290 | 28 | YZR225S-8 | 22 | 2990x2363x1650 | 6500 |
| ปอนด์-J16 | 160 | 10 | 500 | 37 | YZR250M2-8 | 37 | 3750x2400x1850 | 8800 |
| ปอนด์-J20 | 200 | 10 | 600 | 43 | YZR280S-8 | 45 | 3950x2560x1950 | 9900 |
| ปอนด์-J25 | 225 | 9 | 700 | 48 | YZR280M-8 | 55 | 4350x2800x2030 | 13500 |
| ปอนด์-J32 | 320 | 9 | 700 | 56 | YZR135S-8 | 75 | 4500x2850x2100 | 14800 |
| JM50 | 500 | 9 | 800 | 65 | YZR315M-8 | 90 | 4930x3050x2250 | 19500 |
| JM65 | 650 | 10.5 | 3600 | 64 | LA8315-8AB | 160 | 5900x4680x3200 | 46000 |
| พารามิเตอร์ทางเทคนิคของกว้านไฟฟ้าความเร็วสูง LBS-Z | ||||||||
| แบบอย่าง | ให้คะแนน | ให้คะแนน | เชือก | เชือก | เครื่องยนต์ | เครื่องยนต์ | โดยรวม | โดยรวม |
| โหลด | ความเร็ว | ความจุ | เส้นผ่านศูนย์กลาง | พิมพ์ | พลัง | ขนาด | น้ำหนัก | |
| เค.เอ็น | เมตร/นาที | ม | มม | กิโลวัตต์ | มม | กิโลกรัม | ||
| ปอนด์-Z0.5 | 5 | 22 | 190 | 7.7 | Y100L-4 | 3 | 620x701x417 | 200 |
| ปอนด์-Z1 | 10 | 22 | 100 | 9.3 | Y112M-4 | 4 | 620x701x417 | 300 |
| ปอนด์-Z1.6 | 16 | 24 | 150 | 12.5 | Y132S-4 | 5.5 | 945x996x570 | 500 |
| ปอนด์-Z2 | 20 | 24 | 150 | 13 | Y132M-4 | 7.5 | 945x996x570 | 550 |
| LBS-Z3.2 | 32 | 25 | 290 | 15.5 | YZR180L-6 | 15 | 1325x1335x840 | 1011 |
| LBS-Z3.2B | 32 | 30 | 250 | 15.5 | YZR200L-6 | 22 | 1900x1738x985 | 1500 |
| ปอนด์-Z5 | 50 | 30 | 300 | 21.5 น | YZR225M-6 | 30 | 1900x1620x985 | 2050 |
| ปอนด์-Z5B | 50 | 25 | 210 | 21.5 น | YZR225M-8 | 22 | 2250x2250x1300 | 2264 |
| ปอนด์-Z8 | 80 | 25 | 160 | 26 | YZR280S-8 | 45 | 1533x1985x1045 | 3000 |
| LBS-Z10 | 100 | 30 | 300 | 30 | YZR315S-8 | 55 | 2250x2500x1300 | 5100 |
