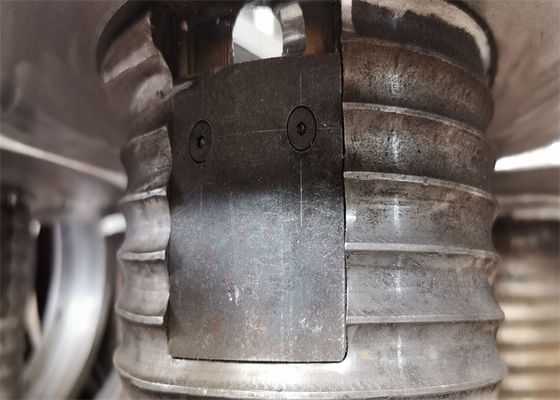

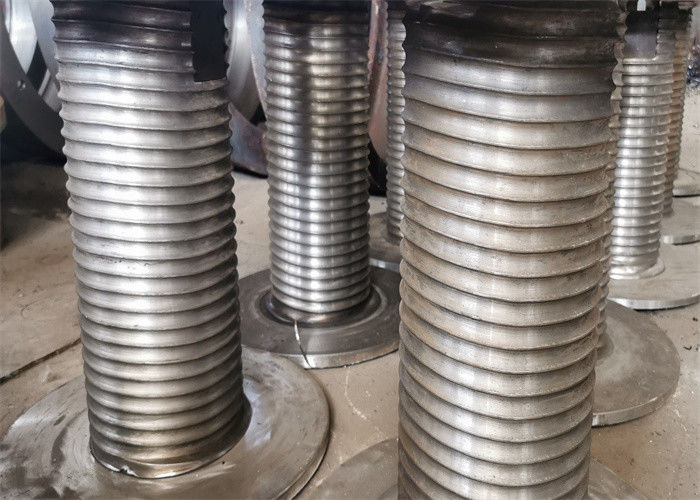

ม้วนลวดสลิงเหล็กกล้าคาร์บอนขนาดเส้นผ่านศูนย์กลาง 8 มม

กลองกว้านลวดสลิงขนาดเส้นผ่านศูนย์กลาง 8 มม. เหล็กกล้าคาร์บอนสำหรับเครนขุด

กว้านเป็นอุปกรณ์ยกขนาดเล็กและเบา (ดู เครื่องจักรยก) โดยใช้ลวดสลิงหรือโซ่พันเพื่อยกหรือดึงของหนัก หรือที่เรียกว่ากว้านเครื่องกว้านสามารถใช้คนเดียว นอกจากนี้ยังสามารถใช้เป็นการยก การก่อสร้างถนน และส่วนประกอบเครื่องจักรยกเหมือง เนื่องจากใช้งานง่าย ม้วนเชือกขนาดใหญ่ ง่ายต่อการเคลื่อนย้าย และใช้กันอย่างแพร่หลายเครื่องกว้านเรียกอีกอย่างว่าเครื่องกว้านผลิตภัณฑ์มีความเก่งกาจสูง, โครงสร้างกะทัดรัด, ขนาดเล็ก, น้ำหนักเบา, ยกของหนัก, ใช้งานง่ายและถ่ายโอน, ใช้กันอย่างแพร่หลายในการก่อสร้าง, วิศวกรรมอนุรักษ์น้ำ, ป่าไม้, เหมืองแร่, ท่าเทียบเรือและวัสดุอื่น ๆ ยกหรือลากแบน แต่ยังสามารถ ใช้เป็นอุปกรณ์สนับสนุนสายการผลิตอัตโนมัติควบคุมอิเล็กทรอนิกส์ที่ทันสมัย

กว้านดรัมเป็นส่วนสำคัญของกว้านแท่นขุดน้ำมัน, กว้านดรัม

ปลายด้านหนึ่งของลวดสลิงพันแผลถูกยึดไว้ที่ช่องเสียบเชือกดรัมผ่านคลิปเชือก และปลายอีกด้านหนึ่ง

ล้อนำทางของรถท้องฟ้าถูกนำเข้าสู่กลุ่มรอกของรถเข็นและติดตั้งกลุ่มรอกของรถเข็น

พร้อมตะขอ ก๊อกน้ำ และสายเจาะท่อเมื่อกว้านทำงานมันเป็นแผล

ลวดสลิงเหล็กบนดรัมตระหนักถึงการกระทำของการม้วนและการปล่อยเชือกผ่านการหมุนในเชิงบวกและเชิงลบของดรัม

ดรัมมีแรงตึงเชือกอย่างรวดเร็วของลวดสลิงและโครงสร้างดรัมต้องมีความแข็งแรง

ภายนอก แต่ยังเพื่อให้แน่ใจว่าลวดสลิงที่คดเคี้ยวเรียบร้อย

ด้วยการพัฒนาเครื่องกว้านขุดเจาะน้ำมันในทศวรรษที่ผ่านมา เครื่องกว้านจึงปรากฏมากขึ้น

รูปแบบการส่งและรูปแบบโครงสร้าง แต่กฎของเชือกที่คดเคี้ยวของกลองกว้านไม่เปลี่ยนแปลง บริษัทของเราพัฒนาร่องเชือก LEBUS มีข้อดีที่ชัดเจนรูปแบบเส้นคู่ของร่องเชือก LEBUS เหมาะสำหรับการม้วนหลายชั้นสามารถลดหรือหลีกเลี่ยงปรากฏการณ์ความผิดปกติของเชือกลวดเหล็กได้อย่างมีประสิทธิภาพในขั้นตอนการออกแบบดรัมวาด ดรัมวาดมีช่วงเปิดขนาดใหญ่ ขนาดเล็ก การเลือกเส้นผ่านศูนย์กลางด้านล่าง ตำแหน่งของไกด์บล็อค โครงสร้างเบ้าเชือก ระยะห่างระหว่างร่องเชือก ร่องเชือก มุมเกลียวของส่วนขนานและส่วนปีนจะ ส่งผลกระทบต่อผลกระทบของการม้วนเชือกดรัมเนื่องจากสิ่งนี้การศึกษาโครงสร้างและลักษณะของดรัมกว้านจะช่วยลดหรือหลีกเลี่ยงปรากฏการณ์รอกสลิงทุ่งน้ำมันในทุ่งน้ำมันซึ่งไม่เป็นระเบียบยืดอายุการใช้งานของเชือกลวดและดรัม

ร่องเชือกพับคู่ทำให้การม้วนลวดสลิงราบรื่น โหลดกระจายอย่างสม่ำเสมอระหว่างแต่ละชั้น การปฏิบัติได้พิสูจน์ว่าเทคโนโลยีนี้ช่วยยืดอายุการใช้งานของลวดสลิงอย่างมาก ข้อมูลแสดงให้เห็นว่าสามารถยืดอายุของลวดสลิงได้มากกว่า 500% ลดลวด ความเสียหายของเชือก ปรับปรุงความปลอดภัย และลดอุปกรณ์เครื่องจักรกลสำหรับการหยุดทำงานของการเปลี่ยนเชือก

การแนะนำสินค้า

ดรัมเครื่องกว้านแบบมีร่อง LBS ได้รับการออกแบบและผลิตขึ้นโดยเฉพาะเพื่อให้ตรงกับการใช้งานตามเส้นผ่านศูนย์กลาง ความยาว และประเภทการก่อสร้างของเชือก เราสามารถยืนยันรูปแบบร่องได้

ลักษณะของร่อง

1. มีร่องเฉพาะเพื่อให้การพันลวดสลิงเป็นระเบียบและแข็งแรงสม่ำเสมอทุกชั้น

2. สามารถคำนวณแรงที่แน่นอนที่เชือกกำหนดบนดรัมได้

3. การสปูลอยู่ภายใต้การควบคุมโดยสิ้นเชิง ซึ่งจะป้องกันไม่ให้ชั้นล่างถูกทับหรือบีบโดยชั้นบน

4. ด้วยร่อง ร่องต่อเนื่องในดรัมขนานกับหน้าแปลน ยกเว้นจุดครอสโอเวอร์สองจุดในแต่ละรอบที่ร่องเคลื่อนผ่านดรัมครึ่งพิทช์เพื่อให้ระยะพิทช์ของการเคลื่อนไหวสำหรับแต่ละพิตช์

พารามิเตอร์การออกแบบของดรัมเครื่องกว้านลวดสลิง

1. เส้นผ่านศูนย์กลางของดรัม

2. ความกว้างระหว่างหน้าแปลน

3. ลวดสลิงหรือเส้นผ่านศูนย์กลางของสายเคเบิล

4. ทิศทางการหมุนของลวดสลิง: ซ้ายและขวา

7. วัสดุของกลอง

8. เส้นผ่านศูนย์กลางของหน้าแปลน

9. ภาระงานสูงสุดของลวดสลิง

10. ความจุสูงสุดของลวดสลิง/สายเคเบิล

11. มุมตำแหน่งของดรัมและรอกคงที่

12. โหมดการเข้าเชือก

13. ถ้าเป็นไปได้ ให้จัดเตรียมแบบร่างกลองโดยละเอียด

หมายเหตุ: ดรัมแบ่งออกเป็นประเภทรวมและประเภทแยก การประมวลผลแบบอินทิกรัลต้องการการประมวลผล

การแยกต้องมีเส้นผ่านศูนย์กลางภายใน, เส้นผ่านศูนย์กลางภายนอก, ความยาว, เส้นผ่านศูนย์กลางของลวดสลิง, ทิศทางของร่องเชือก (ซ้ายหรือขวา)

โครงร่างของการวาดภาพ

เทคนิคการประมวลผล
