รายละเอียดสินค้า:
การชำระเงิน:
|

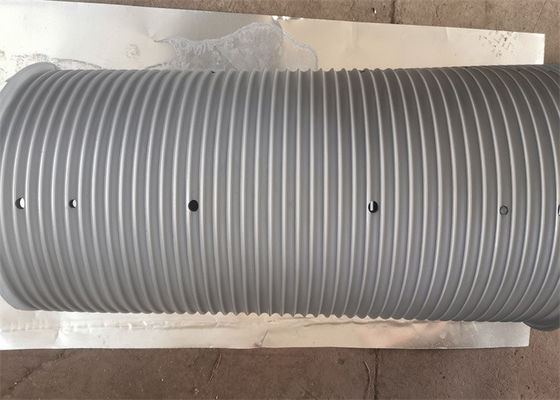

| ชื่อผลิตภัณฑ์: | กลองสายร่อง | วัสดุ: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| ประเภทร่อง: | เลบัส กรูฟส์ | ประเภทสินค้า: | แขนกลอง |
| ใช้: | อุปกรณ์ยกสายเคเบิล | ประเภทการเชื่อมต่อกับดรัม: | สลักเกลียว |
| Dia.ของเชือก: | 2~80มม | ชั้น: | 2 ~ 60 ชั้น |
| การกลึงร่อง: | เครื่องจักรกลซีเอ็นซี | Dia. เดีย of drum ของกลอง: | 500มม |
| เน้น: | อุปกรณ์ยก ดรัมเคเบิ้ลร่อง,กลองสลิงลวดสลิงแบบกำหนดเอง,รอกสลิงเคเบิลเครน |
||
ระบบนี้ยังคงเป็นวิธีที่มีประสิทธิภาพและสมบูรณ์แบบที่สุดในการยืดอายุของลวดสลิงจากการทดสอบพบว่าการใช้ลวดสลิงที่มีคุณสมบัติตรงกับร่องเชือก ดรัม Lebus สามารถยืดอายุของลวดสลิงได้มากกว่า 500%
ร่องเชือก LBS ทำให้โหลดกระจายอย่างสม่ำเสมอระหว่างชั้น และการปฏิบัติพิสูจน์ว่าช่วยยืดอายุของลวดสลิงได้อย่างมากในความเป็นจริง พื้นผิวทดสอบสามารถยืดอายุของลวดสลิงได้มากกว่า 500%การลดความเสียหายของลวดสลิงช่วยเพิ่มความปลอดภัยและลดการหยุดทำงานของเครื่องจักร
ข้อเสียของกลองร่องเชือก LBS คือมันซับซ้อนกว่า ดังนั้นจึงมีราคาแพงกว่ากลองร่องเชือกเกลียวเล็กน้อยอย่างไรก็ตาม ค่าใช้จ่ายเพิ่มเติมนี้ได้รับการชดเชยอย่างรวดเร็วด้วยการประหยัดลวดสลิง ซึ่งมีราคาแพงและใช้เวลาในการผลิตเพื่อทดแทน
ดรัมร่องเชือก LBS ยังต้องการเงื่อนไขการทำงานบางประการเงื่อนไขที่สำคัญที่สุดคือมุมโก่งตัวของลวดสลิง ซึ่งเป็นมุมระหว่างลวดสลิงจากรอกไปยังรอกคงที่ตัวแรกโดยทั่วไป มุมโก่งนี้ไม่ควรเกิน 1.5° และไม่ควรน้อยกว่า 0.5°มีความแตกต่างเล็กน้อย (ประมาณ 0.25° แปรผัน) แต่ควรจดจำสถิติทั่วไปนี้ไว้มุมโก่งที่เหมาะสมยังขึ้นอยู่กับน้ำหนักบรรทุก โครงสร้างสายเคเบิล และความเร็วในการยกมุมโก่งนี้บ่งชี้ว่าทุกๆ 10 ม. จากดรัมไปยังรอก ระยะห่างระหว่างลวดสลิงและจุดกึ่งกลางของดรัมไม่ควรเกิน 260 มม. (520 มม. ระหว่างหน้าแปลนทั้งสอง)9 Q2 ` 2 ล!สำหรับรอกร่อง LBS หากมุมเบี่ยงเบนเกินกว่าช่วงที่แนะนำ สามารถใช้เชือกพิเศษที่เรียกว่าตัวชดเชยมุมเพื่อผ่อนคลายและเสียหายจากการอัดหรือบิดลวดสลิงด้านนอกเข้ากับร่อง
เส้นผ่านศูนย์กลางปลอกของลวดสลิงหรือสายเคเบิล
เส้นผ่านศูนย์กลางของดรัมเรียบ (เส้นผ่านศูนย์กลางภายในร่องเชือก)
เส้นผ่านศูนย์กลางภายนอกของดรัมร่องเชือก
ความยาวระหว่างหน้าแปลนดรัม
ความจุของเชือก
การหมุนร่องเชือก (ซ้ายหรือขวา)
ต้องใช้วัสดุหนังกลอง LBS
ไม่ว่าจะเป็นภาพวาดหรือข้อกำหนดอื่น ๆ
| เลขที่: | เส้นผ่านศูนย์กลางลวด (มม.): | ทิศทางการหมุน | กลองหลัก เส้นผ่านศูนย์กลาง (มม.) |
ความยาวดรัมหลัก(มม.) | แอปพลิเคชัน |
| 1 | 8 10 13 | มือซ้าย, มือขวา | 430 | 763 | กว้านแท่นขุดเจาะน้ำมัน, กว้านลาก ทาวเวอร์เครน |
| 2 | 13 18 20 | มือซ้าย, มือขวา | 623 | 1144 | กว้านวิศวกรรม, ยกกว้าน, เครนตีนตะขาบ |
| 3 | 22 25 26 | มือซ้าย, มือขวา | 730 | 1220 | แท่นขุดเจาะน้ำมัน , กว้านบันทึก |
| 4 | 18 22 32 | มือซ้าย, มือขวา | 670 | 1240 | กว้านแท่นขุดเจาะ, งานวาด |
| 5 | 28 32 36 40 | มือซ้าย, มือขวา | 560 | 630 | กว้านแท่นขุดเจาะหมุน, อุปกรณ์ยก |
| 6 | 26 28 32 45 | มือซ้าย, มือขวา | 760 1146 | 2513 2308 |
เครนนอกชายฝั่ง, |
1. เครื่องจักรเรือเดินทะเล: เครื่องกว้านเครนน้ำมันนอกชายฝั่ง, เครื่องกว้านจอดเรือ, เครื่องกว้านลาก, เครื่องกว้านลาก, เครื่องกว้านสมอเรือและเครื่องกว้านอุทกวิทยา
2. อุตสาหกรรมปิโตรเลียม: แท่นขุดเจาะน้ำมัน, เครื่องกว้านรถบรรทุกน้ำมัน, แท่นขุดเจาะน้ำมัน, ที่ปัดน้ำฝน, เครื่องกว้านรถบรรทุกน้ำมัน ฯลฯ
3. เครื่องจักรยก: เครน, เครื่องกว้านทาวเวอร์เครน, เครื่องกว้านเครนโครงสำหรับตั้งสิ่งของ, เครื่องกว้านเครนตีนตะขาบ, เครื่องกว้านเครนยาง
4. เครื่องจักรสำหรับงานก่อสร้าง: เครื่องกว้านทำความสะอาดผนังก่อสร้าง, เครื่องกว้านกลองเดี่ยวและเครื่องกว้านกลองคู่
5. เครื่องจักรก่อสร้างอื่น ๆ : เครื่องกว้านสายเคเบิล, ทาวเวอร์เครน, เครื่องตอกเสาเข็ม, เครื่องกว้านไฮดรอลิกไฟฟ้า
6. เครื่องจักรทำเหมือง: เครื่องกว้านยก, เครื่องกว้านลาก, เครื่องกว้านเพลาเอียง, ฯลฯ
ร่องสลิงดรัมของเครื่องกว้านสว่านใช้รูปแบบของโครงสร้างเส้นหักคู่ และลักษณะของมันคือร่องสลิงทแยงและร่องสลิงตรงปรากฏขึ้นสลับกัน จึงสร้างพื้นที่ร่องสลิงทแยงสองพื้นที่และพื้นที่ร่องสลิงตรงสองพื้นที่บนพื้นผิวของดรัมร่องเชือกเอียงที่เรียกว่าร่องเชือกที่ตัดในแนวทแยงกับดรัมบัส และร่องเชือกตรงหมายถึงร่องเชือกที่ตัดโดยตรงกับดรัมบัสหรือขนานกับหน้าแปลนร่องที่แข็งแรงในแนวทแยงควบคุมระยะห่างของร่องเชือก ซึ่งคิดเป็นสัดส่วนเล็กน้อยในวงกลมของร่องเชือกจุดโครงสร้างของมันสามารถบรรเทาปัญหาการเสียรูปของการอัดรีด แรงเสียดทานร่วมกัน และการสึกหรอของลวดสลิงก่อนเวลาอันควรได้อย่างมีประสิทธิภาพในระหว่างการโหลด

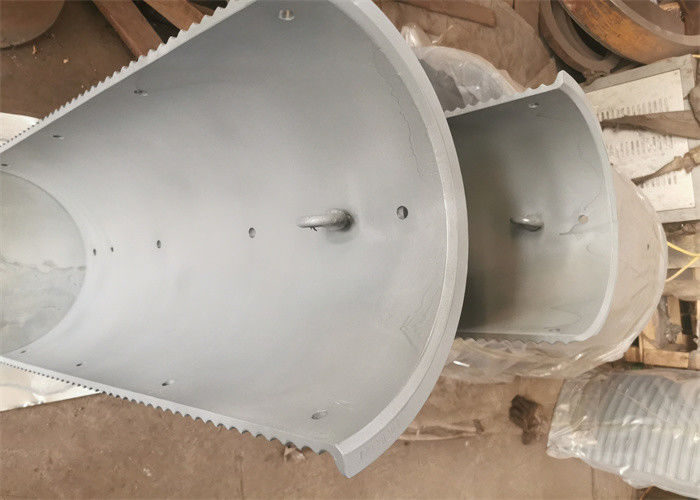

การประมวลผลและการผลิตร่อง lebus สามารถประมวลผลได้โดยตรงบนดรัมโดยรวมและยังสามารถทำเป็นชุดที่มีร่องเชือกและทำเป็นแบบแยกห่อในดรัมเรียบเมื่อติดตั้งเชื่อมต่อกับ กลองผ่านสลักเกลียวหรือการเชื่อมวัสดุของกระบอกร่องเชือกพับสามารถแบ่งออกเป็นเหล็กกล้าคาร์บอน สแตนเลส โลหะผสมเหล็ก อลูมิเนียมหรือใยแก้ว ฯลฯ กระบอกสามารถทำโดยการรีดแผ่นหรือหล่อ
