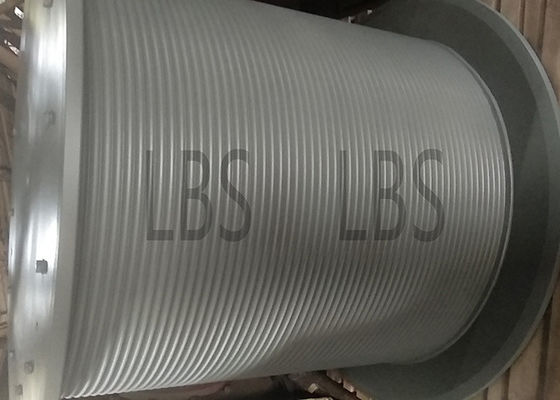

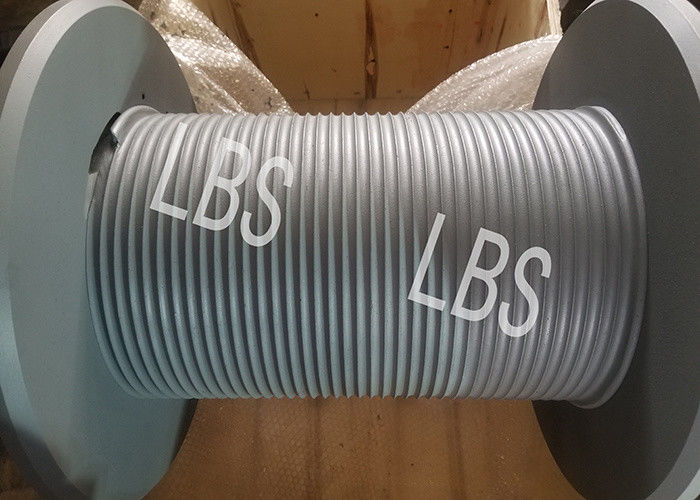

กลองกว้านสลิงขนาด 2000 มม. สำหรับอุตสาหกรรมรอกยกปอนด์

กลองกว้านลวดสลิงเครน 2000 มม. สำหรับอุตสาหกรรมกลองรอก LBS

ดรัม LBS เป็นรูปแบบร่องชนิดหนึ่งที่เหมาะสำหรับการม้วนลวดสลิงหลายชั้นที่นำเข้าจากต่างประเทศเนื่องจากร่องเชือกชนิดนี้ขนานกับหน้าแปลนในส่วนส่วนใหญ่ของทิศทางเส้นรอบวงของดรัม และตัดกับหน้าแปลนในส่วนที่เล็กมากเท่านั้น จึงต้องหมุนร่องเชือก ดังนั้นชื่อ "เชือกพับ ร่อง".

ปีของการใช้งานจริงแสดงให้เห็นว่าโครงสร้างร่องเชือกพิเศษของกลองชนิดนี้สามารถแก้ปัญหาของลวดสลิงหลายชั้นที่คดเคี้ยวเชือกเกี่ยวกับระบบช่องเสียบสายพับสองครั้งเพื่อให้แน่ใจว่าหลายชั้นบนเชือกที่คดเคี้ยวของดรัมมีส่วนร่วมอย่างเต็มที่ใน และม้วนรอกได้อย่างราบรื่นและสามารถยืดอายุการใช้งานของลวดสลิงได้อย่างมาก ระบบนี้ยังคงเป็นวิธีที่มีประสิทธิภาพมากที่สุดและสมบูรณ์แบบที่สุดการทดสอบแสดงให้เห็นว่าดรัม Lebus สามารถยืดอายุการใช้งานของลวดสลิงได้มากกว่า 500% ด้วยร่องของเชือกที่ตรงกับข้อกำหนดของลวดสลิง

การใช้สภาพแวดล้อม:

1. อนุญาตให้ใช้กลางแจ้ง

2. ระดับความสูงไม่เกิน 2,000 เมตร

3. อุณหภูมิแวดล้อม -30℃ ~ +65℃;

4. อนุญาตให้ทำงานภายใต้สภาพฝน น้ำกระเซ็น และฝุ่นละออง

รุ่นรอก LBS นี้คือ: LBSZ1080-1300

แสดงถึงเส้นผ่านศูนย์กลางของกลอง Ribas คือ 1080 มม. ความยาว 1300 มม.

ให้บริการวางลวดสลิงในสถานที่ที่มีการเชื่อมต่อโซ่ลวดสลิงเรือกว้านหรือแท่นขุดเจาะ การดำเนินการวางสายเคเบิลเชื่อมโยงเครน เพื่อป้องกันลวดสลิงได้ดียิ่งขึ้น

กว้านดรัมเป็นส่วนสำคัญของกว้านแท่นขุดน้ำมัน, กว้านดรัม

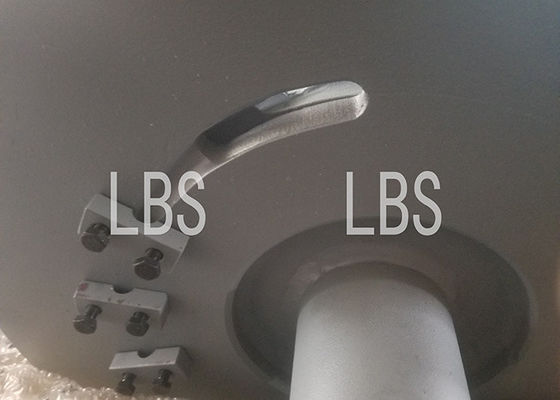

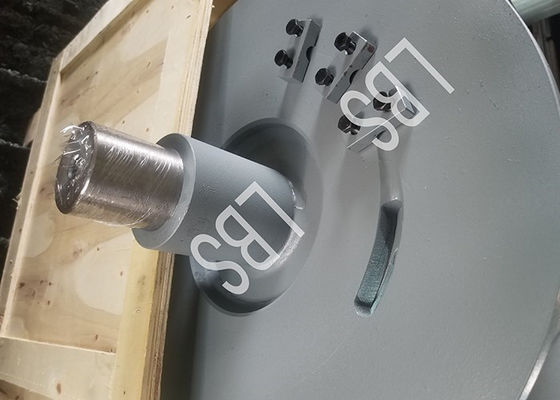

ปลายด้านหนึ่งของลวดสลิงพันแผลถูกยึดไว้ที่ช่องเสียบเชือกดรัมผ่านคลิปเชือก และปลายอีกด้านหนึ่ง

ล้อนำทางของรถท้องฟ้าถูกนำเข้าสู่กลุ่มรอกของรถเข็นและติดตั้งกลุ่มรอกของรถเข็น

พร้อมตะขอ ก๊อกน้ำ และสายเจาะท่อเมื่อกว้านทำงานมันเป็นแผล

ลวดสลิงเหล็กบนดรัมตระหนักถึงการกระทำของการม้วนและการปล่อยเชือกผ่านการหมุนในเชิงบวกและเชิงลบของดรัม

ดรัมมีแรงตึงเชือกอย่างรวดเร็วของลวดสลิงและโครงสร้างดรัมต้องมีความแข็งแรง

ภายนอก แต่ยังเพื่อให้แน่ใจว่าลวดสลิงที่คดเคี้ยวเรียบร้อย

ด้วยการพัฒนาเครื่องกว้านขุดเจาะน้ำมันในทศวรรษที่ผ่านมา เครื่องกว้านจึงปรากฏมากขึ้น

รูปแบบการส่งและรูปแบบโครงสร้าง แต่กฎของเชือกที่คดเคี้ยวของกลองกว้านไม่เปลี่ยนแปลง บริษัทของเราพัฒนาร่องเชือก LEBUS มีข้อดีที่ชัดเจนรูปแบบเส้นคู่ของร่องเชือก LEBUS เหมาะสำหรับการม้วนหลายชั้นสามารถลดหรือหลีกเลี่ยงปรากฏการณ์ความผิดปกติของเชือกลวดเหล็กได้อย่างมีประสิทธิภาพในขั้นตอนการออกแบบดรัมวาด ดรัมวาดมีช่วงเปิดขนาดใหญ่ ขนาดเล็ก การเลือกเส้นผ่านศูนย์กลางด้านล่าง ตำแหน่งของไกด์บล็อค โครงสร้างเบ้าเชือก ระยะห่างระหว่างร่องเชือก ร่องเชือก มุมเกลียวของส่วนขนานและส่วนปีนจะ ส่งผลกระทบต่อผลกระทบของการม้วนเชือกดรัมเนื่องจากสิ่งนี้การศึกษาโครงสร้างและลักษณะของดรัมกว้านจะช่วยลดหรือหลีกเลี่ยงปรากฏการณ์รอกสลิงทุ่งน้ำมันในทุ่งน้ำมันซึ่งไม่เป็นระเบียบยืดอายุการใช้งานของเชือกลวดและดรัม

เมื่อติดตั้งผิวรั้วดรัมแบบแยกส่วน ปลอกผิวแบบแยกส่วนจะถูกห่อหุ้มบนดรัมแบบไม่มีร่องเรียบ และเชื่อมต่ออย่างใกล้ชิดกับดรัมผ่านสลักเกลียวหรือการเชื่อม เพื่อให้พื้นผิวเรียบดั้งเดิมของดรัมด้านนอกพื้นผิวกลายเป็นรูปแบบ ของร่องเชือกพับคู่ lebus ซึ่งสะดวกสำหรับการประยุกต์ใช้การปรับเปลี่ยนกว้านหรือเปลี่ยนดรัม

ดรัมร่องเชือก LBS ยังต้องการเงื่อนไขการทำงานบางประการเงื่อนไขที่สำคัญที่สุดคือมุมโก่งตัวของลวดสลิง ซึ่งเป็นมุมระหว่างลวดสลิงจากรอกไปยังรอกคงที่ตัวแรกโดยทั่วไป มุมโก่งนี้ไม่ควรเกิน 1.5° และไม่ควรน้อยกว่า 0.5°มีความแตกต่างเล็กน้อย (ประมาณ 0.25° แปรผัน) แต่ควรจดจำสถิติทั่วไปนี้ไว้มุมโก่งที่เหมาะสมยังขึ้นอยู่กับน้ำหนักบรรทุก โครงสร้างสายเคเบิล และความเร็วในการยกมุมโก่งนี้บ่งชี้ว่าทุกๆ 10 ม. จากดรัมไปยังรอก ระยะห่างระหว่างลวดสลิงและจุดกึ่งกลางของดรัมไม่ควรเกิน 260 มม. (520 มม. ระหว่างหน้าแปลนทั้งสอง)9 Q2 ` 2 ล!สำหรับรอกร่อง LBS หากมุมเบี่ยงเบนเกินช่วงที่แนะนำ สามารถใช้เชือกพิเศษที่เรียกว่าตัวชดเชยมุมเพื่อผ่อนคลายและเสียหายจากการอัดหรือบิดลวดสลิงด้านนอกเข้ากับร่อง

1) การยกของหนักต้องใช้ความเร็วระดับหนึ่งและมีความปลอดภัยสูง

2) การติดตั้งอุปกรณ์ คุณภาพของอุปกรณ์ทั่วไปมีขนาดใหญ่ รอกต้องมีความสามารถในการยกสูง เพื่อให้แน่ใจว่าการติดตั้งถูกต้อง ความเร็วต้องไม่สูงเกินไปเพื่อป้องกันการล้ม ข้อกำหนดด้านความปลอดภัยจึงสูงขึ้น

3) รายการลากเนื่องจากงานนี้มักจะดำเนินการในแนวนอนหรือแนวเอียงเพื่อให้รายการสามารถเคลื่อนที่ก่อนและหลังข้อกำหนดของดรัมเครื่องกว้านสามารถทำงานได้

4) การตอกเสาเข็ม ต้องใช้รอกเพื่อยกน้ำหนักให้สูงระดับหนึ่ง สามารถทำให้น้ำหนักตกอย่างอิสระเพื่อให้ได้การตอกเสาเข็ม นั่นคือ รอกที่มีประสิทธิภาพการลื่น

แม้ว่ารอกจะแบ่งออกได้เป็นหลายประเภท แต่ในความเป็นจริงเนื่องจากการใช้งานที่ซับซ้อน ยากที่จะแยกความแตกต่างได้อย่างชัดเจน และบ่อยครั้งที่รอกมีการทำงานไม่กี่อย่าง ดังนั้นการออกแบบรอกเพื่อใช้ร่วมกันจึงทำได้ไม่มากนัก ใสแต่สูงตามความต้องการในการออกแบบ เพื่อให้สามารถใช้งานรอกได้หลากหลาย ใช้งานได้หลากหลายมากขึ้น

โครงร่างของการวาดภาพ

เทคนิคการประมวลผล
