อะไหล่ยก Lbs กลองเชือก winch ด้วยไนลอนพอลิมเมอร์หรือกล่องเหล็ก

อะไหล่ยก Lbs กลองเชือก winch ด้วยไนลอนพอลิมเมอร์หรือกล่องเหล็ก

LBS drum เป็นชนิดของรูปรูปรูปที่เหมาะสําหรับการลวดหลายชั้นของสายไหมที่นํามาจากต่างประเทศเนื่องจากชนิดของสายลวดนี้ถูกรักษาเป็นขนานกับหน้าปลาย flange ในส่วนมากของทิศทางรอบกลอง, และตัดกับหน้าปลายแหลมในส่วนเล็กมากเท่านั้น, ช่องสายต้องหมุน, จากนั้นชื่อ "ช่องสายพับ".

การใช้งานจริงหลายปีแสดงให้เห็นว่าประเภทนี้ของโครงสร้างหลุมสายเชือกพิเศษของกลอง, สามารถแก้ปัญหาของสายเชือกหลายชั้นล่อเชือกเกี่ยวกับระบบ slot สายพับสองเพื่อให้แน่ใจว่า multilayer บนสายล่อกลมลวดเข้าร่วมเต็มที่และลวดล้อออกอย่างราบรื่น, และสามารถยืดอายุการใช้งานของสายไหมได้มาก, ระบบยังคงเป็นวิธีที่มีประสิทธิภาพมากที่สุดและสมบูรณ์แบบที่สุด.การทดลองแสดงให้เห็นว่า Lebus กลองสามารถยืดอายุของสายไหมโดยมากกว่า 500% กับลําเลียงสายไหมที่ตรงกับรายละเอียดของสายไหม.

การใช้สิ่งแวดล้อม

1. การใช้ภายนอกถูกอนุญาต

2ความสูงไม่เกิน 2000m

3. อุณหภูมิภายใน -30°C ~ +65°C

4มันถูกอนุญาตให้ทํางานภายใต้สภาพฝน แป่นและฝุ่น

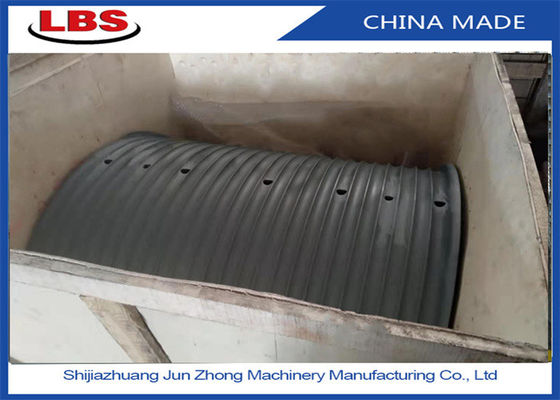

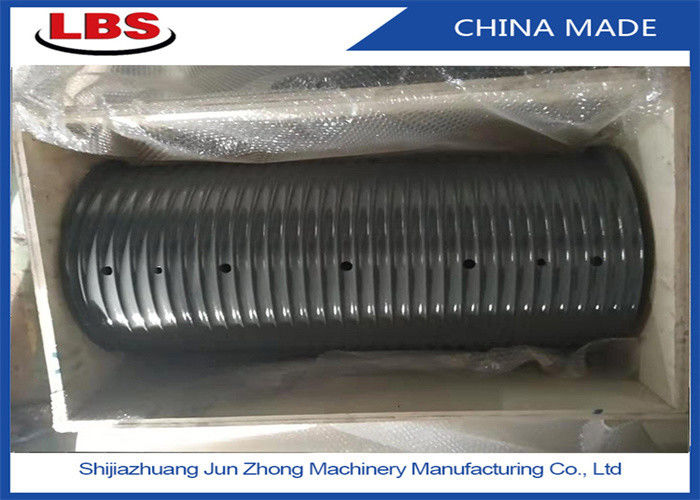

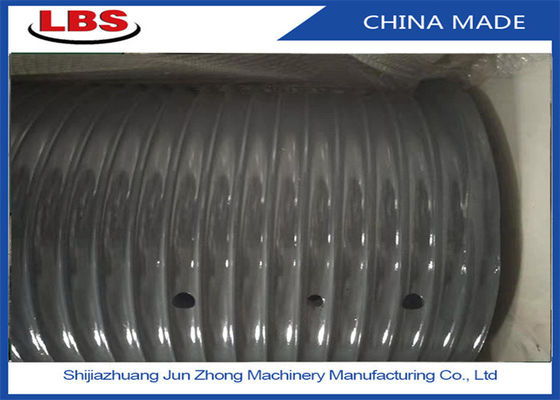

รุ่นกลม LBS นี้คือ: LBSZ1080-1300

แสดงว่ากว้างของทรัม Ribas คือ 1080mm ความยาวคือ 1300mm

ให้บริการวางเชือกไฟฟ้าในสถานที่ที่มีสายเชื่อมต่อเชือกไฟฟ้าของเรือหรือเครื่องเจาะ, การดําเนินงานวางสายไฟฟ้าเครนลิงค์, เพื่อปกป้องเชือกไฟฟ้าได้ดีขึ้น

กลอง winch เป็นส่วนสําคัญของหลอดน้ํามันกลอง winch,กลอง winch

จุดหนึ่งของสายสายบิดถูกติดตั้งที่หลุมสายกลองผ่านคลิปสายและปลายอื่น

วงล้อนําของรถฟ้าถูกนําไปสู่กลุ่ม trolley pulley และกลุ่ม trolley pulley ถูกติดตั้ง

อุปกรณ์พร้อมกับตะขอ, เครื่องบดน้ําและสายท่อเจาะ เมื่อ winch ทํางาน

สายไหมเหล็กบนกลองทําความเข้าใจการกระทําของการล่อและปล่อยเชือกผ่านการหมุนบวกและลบของกลอง

กลองรับความตึงเครียดเชือกเร็วของเชือกสายไฟและโครงสร้างกลองต้องตอบสนองความแข็งแรง

ภายนอก แต่ยังต้องให้แน่ใจว่า สายไฟลัดเรียบร้อย

กับการพัฒนาของ winches การเจาะน้ํามันในช่วงทศวรรษที่ผ่านมา winches ปรากฏมากขึ้น

รูปแบบการส่งและรูปแบบโครงสร้าง, แต่กฎสายล่อของกลองลินช์ไม่ได้เปลี่ยนแปลง, บริษัทของเราพัฒนา LEBUS สายล่อมีข้อดีที่ชัดเจน.รูปแบบเส้นสองเส้นของสาย LEBUS, เหมาะสําหรับการล่อหลายชั้น, สามารถลดหรือหลีกเลี่ยงปรากฏการณ์การผิดปกติของสายเหล็กกลองลากมีระยะเปิดใหญ่ ขนาดเล็กการเลือกกว้างด้านล่าง ตําแหน่งของบล็อคนํา สร้างซ็อตเชือก ระยะห่างช่องเชือกช่องลวดลวดมุมของส่วนขนานและส่วนการปีนขึ้นจะส่งผลต่อผลของลวดลวดลวด, เพราะฉะนั้น, การศึกษาโครงสร้างและคุณสมบัติของกลอง winch, จะช่วยลดหรือหลีกเลี่ยงสนามน้ํามัน

ลักษณะ: LBS double fold rope grooves ประกอบด้วย grooves สายตรงและ diagonal rope grooves สําหรับแต่ละรอบของกลองและตําแหน่งของรูทสายเชือกตรงและรูทสายเชือก diagonal สําหรับแต่ละรอบคือเหมือนกัน. เมื่อสายไหมถูกลวดเป็นหลายชั้น, ตําแหน่งของจุดการสลับระหว่างสายไหมด้านบนและสายไหมด้านล่างถูกกําหนดผ่านช่องลวดสายไหมเพื่อให้การข้ามสายใยสายใยด้านบนจะเสร็จสิ้นในส่วนด้านขั้วในส่วนของสายสายตรง สายสายไฟบนหล่นลงโดยสิ้นเชิงในสายสายไฟที่สร้างขึ้นโดยสายสายไฟล่างสองสาย สร้างการสัมผัสสายระหว่างสายเพื่อให้การสัมผัสระหว่างเชือกไฟฟ้าด้านบนและด้านล่างคงเมื่อเชือกถูกนํากลับมา, แหวนการยึดขั้นตอนที่มี flange การกลับที่ปลายทั้งสองของกลองถูกใช้เพื่อนําเชือกขึ้นและกลับอย่างราบรื่นหลีกเลี่ยงสายใยที่ไม่เรียบร้อยที่เกิดจากการตัดสายใยและกดกัน, เพื่อให้เชือกจัดให้เรียบร้อยและเรียบร้อยการเปลี่ยนแปลงไปยังชั้นบน, และทําความเข้าใจหลายชั้นการล่อ.

ข้อดี: LBS ผ่าเชือกพับ, แก้เชือกในกระบวนการการล่อเชือกไม่เรียบร้อยเชือก, เชือกกัดปัญหาใหญ่.การแบ่งแบ่งภาระระหว่างชั้น, เทคโนโลยีนี้ยืดอายุการใช้งานของสายไหมได้มาก, สามารถยืดอายุการใช้งานของสายไหมมากกว่า 500%, ลดความเสียหายของสายไหม,ปรับปรุงความปลอดภัยในการใช้งานอุปกรณ์, และลดอุปกรณ์เครื่องจักรกลสําหรับสายเปลี่ยนหยุดปัญหา

เมื่อผนังรั้วแบบแบ่งกลองถูกติดตั้ง, กล่องผนังรั้วแบ่งกลองถูกห่อบนกลองที่เรียบไร้ช่อง, และเชื่อมต่ออย่างใกล้ชิดกับกลองผ่านbolts หรือการปั่น,เพื่อให้พื้นผิวเรียบเดิมของกลองนอกพื้นผิวกลายเป็นรูปของ Lebus double folding rope groove, ซึ่งสะดวกสําหรับการใช้การปรับปรุง winch หรือการเปลี่ยนกลอง

LBS ทรัมลิ่งลําเลียงเชือกยังต้องการเงื่อนไขการทํางานบางส่วนที่สําคัญที่สุดของเงื่อนไขเหล่านี้คือมุมเลี้ยวของเชือกไฟซึ่งเป็นมุมระหว่างสายไหมจากม้วนไปยังพูลีที่ตั้งครั้งแรกโดยทั่วไปมุมบิดนี้ไม่ควรมากกว่า 1.5 ° และไม่ควรต่ํากว่า 0.5 ° มีความแตกต่างเล็ก ๆ น้อย ๆ (ความแตกต่างประมาณ 0.25 °)แต่มันดีที่จะจําสถิติทั่วไปนี้.มุมเลี้ยวที่ดีที่สุดยังขึ้นอยู่กับภาระ, โครงสร้างสายไฟฟ้าและความเร็วการยก. มุมเลี้ยวนี้แสดงให้เห็นว่าสําหรับทุก 10 ม.ระยะห่างระหว่างสายไหมและจุดกลางของกลองไม่ควรมากกว่า 260 mm (520 mm ระหว่างสองฟลานจ์). 9 Q2 ` 2 L! สําหรับกลมลวด LBS หากมุมการโค้งเกินช่วงที่แนะนําสายเชือกพิเศษที่เรียกว่า Angle compensator สามารถใช้ในการผ่อนคลายและได้รับความเสียหายโดยการดึงออกหรือบิดของสายเชือกภายนอกในช่อง
