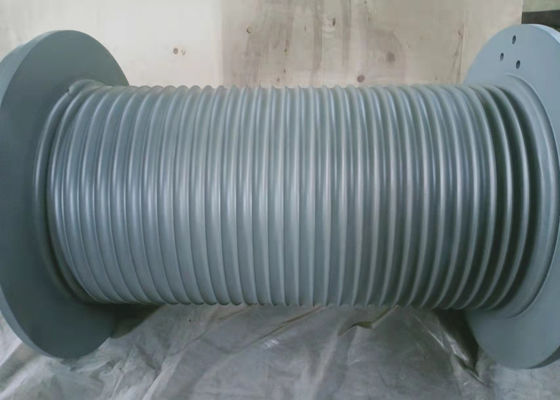

เครื่องกว้านสลิงประสิทธิภาพสูงความเร็วสูงอย่างรวดเร็ว Lbs Grooved Alloy Steel

ความเร็วที่รวดเร็ว ลวดสลิงที่มีประสิทธิภาพสูง LBS ดรัมกว้านโลหะผสมเหล็ก

ดรัม LBS เป็นรูปแบบร่องชนิดหนึ่งที่เหมาะสำหรับการม้วนลวดสลิงหลายชั้นที่นำเข้าจากต่างประเทศเนื่องจากร่องเชือกชนิดนี้ขนานกับหน้าแปลนในส่วนส่วนใหญ่ของทิศทางเส้นรอบวงของดรัม และตัดกับหน้าแปลนในส่วนที่เล็กมากเท่านั้น จึงต้องหมุนร่องเชือก ดังนั้นชื่อ "เชือกพับ ร่อง".

ปีของการใช้งานจริงแสดงให้เห็นว่าโครงสร้างร่องเชือกพิเศษของกลองชนิดนี้สามารถแก้ปัญหาของลวดสลิงหลายชั้นที่คดเคี้ยวเชือกเกี่ยวกับระบบช่องเสียบสายพับสองครั้งเพื่อให้แน่ใจว่าหลายชั้นบนเชือกที่คดเคี้ยวของดรัมมีส่วนร่วมอย่างเต็มที่ใน และม้วนรอกได้อย่างราบรื่นและสามารถยืดอายุการใช้งานของลวดสลิงได้อย่างมาก ระบบนี้ยังคงเป็นวิธีที่มีประสิทธิภาพมากที่สุดและสมบูรณ์แบบที่สุดการทดสอบแสดงให้เห็นว่าดรัม Lebus สามารถยืดอายุการใช้งานของลวดสลิงได้มากกว่า 500% ด้วยร่องของเชือกที่ตรงกับข้อกำหนดของลวดสลิง

การใช้สภาพแวดล้อม:

1. อนุญาตให้ใช้กลางแจ้ง

2. ระดับความสูงไม่เกิน 2,000 เมตร

3. อุณหภูมิแวดล้อม -30℃ ~ +65℃;

4. อนุญาตให้ทำงานภายใต้สภาพฝน น้ำกระเซ็น และฝุ่นละออง

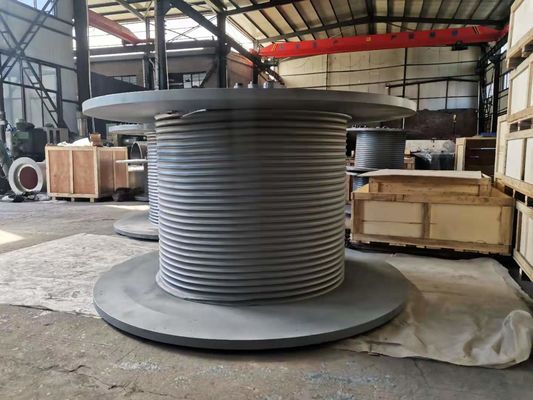

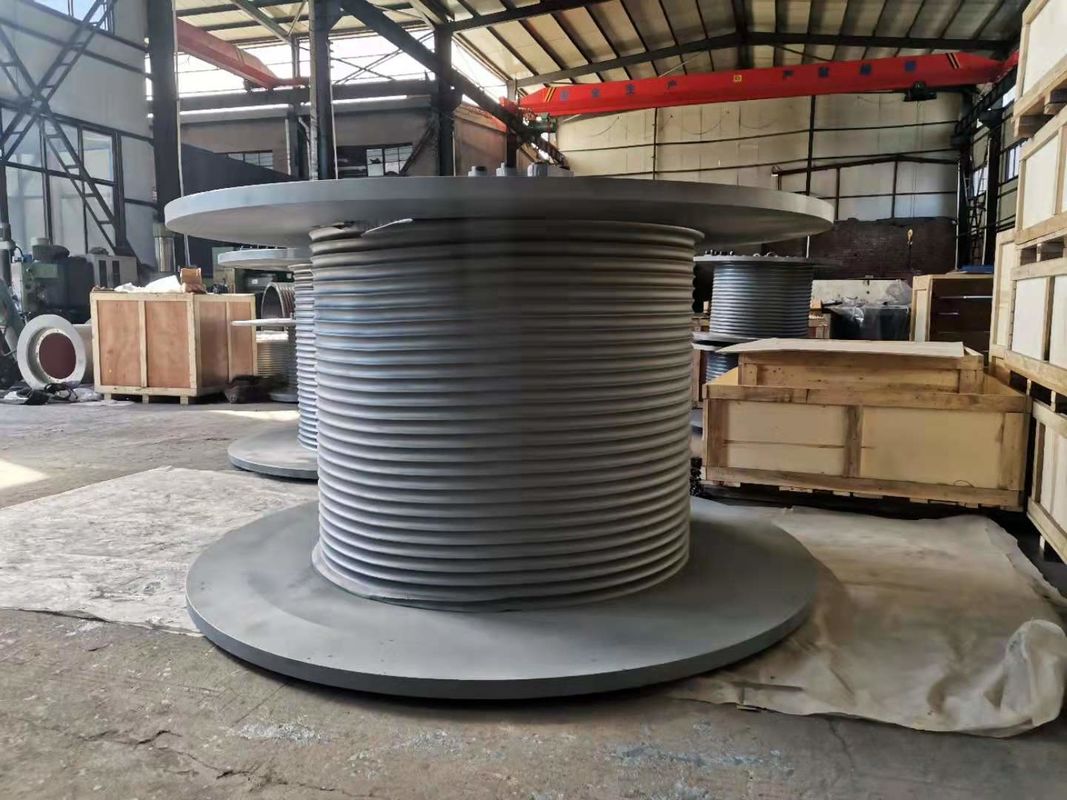

รุ่นรอก LBS นี้คือ: LBSZ1080-1300

แสดงถึงเส้นผ่านศูนย์กลางของกลอง Ribas คือ 1080 มม. ความยาว 1300 มม.

ให้บริการวางลวดสลิงในสถานที่ที่มีการเชื่อมต่อโซ่ลวดสลิงเรือกว้านหรือแท่นขุดเจาะ การดำเนินการวางสายเคเบิลเชื่อมโยงเครน เพื่อป้องกันลวดสลิงได้ดียิ่งขึ้น

กว้านดรัมเป็นส่วนสำคัญของกว้านแท่นขุดน้ำมัน, กว้านดรัม

ปลายด้านหนึ่งของลวดสลิงพันแผลถูกยึดไว้ที่ช่องเสียบเชือกดรัมผ่านคลิปเชือก และปลายอีกด้านหนึ่ง

ล้อนำทางของรถท้องฟ้าถูกนำเข้าสู่กลุ่มรอกของรถเข็นและติดตั้งกลุ่มรอกของรถเข็น

พร้อมตะขอ ก๊อกน้ำ และสายเจาะท่อเมื่อกว้านทำงานมันเป็นแผล

ลวดสลิงเหล็กบนดรัมตระหนักถึงการกระทำของการม้วนและการปล่อยเชือกผ่านการหมุนในเชิงบวกและเชิงลบของดรัม

ดรัมมีแรงตึงเชือกอย่างรวดเร็วของลวดสลิงและโครงสร้างดรัมต้องมีความแข็งแรง

ภายนอก แต่ยังเพื่อให้แน่ใจว่าลวดสลิงที่คดเคี้ยวเรียบร้อย

ด้วยการพัฒนาเครื่องกว้านขุดเจาะน้ำมันในทศวรรษที่ผ่านมา เครื่องกว้านจึงปรากฏมากขึ้น

รูปแบบการส่งและรูปแบบโครงสร้าง แต่กฎของเชือกที่คดเคี้ยวของกลองกว้านไม่เปลี่ยนแปลง บริษัทของเราพัฒนาร่องเชือก LEBUS มีข้อดีที่ชัดเจนรูปแบบเส้นคู่ของร่องเชือก LEBUS เหมาะสำหรับการม้วนหลายชั้นสามารถลดหรือหลีกเลี่ยงปรากฏการณ์ความผิดปกติของเชือกลวดเหล็กได้อย่างมีประสิทธิภาพในขั้นตอนการออกแบบดรัมวาด ดรัมวาดมีช่วงเปิดขนาดใหญ่ ขนาดเล็ก การเลือกเส้นผ่านศูนย์กลางด้านล่าง ตำแหน่งของไกด์บล็อค โครงสร้างเบ้าเชือก ระยะห่างระหว่างร่องเชือก ร่องเชือก มุมเกลียวของส่วนขนานและส่วนปีนจะ ส่งผลกระทบต่อผลกระทบของการม้วนเชือกดรัมเนื่องจากสิ่งนี้การศึกษาโครงสร้างและลักษณะของดรัมกว้านจะช่วยลดหรือหลีกเลี่ยงปรากฏการณ์รอกสลิงทุ่งน้ำมันในทุ่งน้ำมันซึ่งไม่เป็นระเบียบยืดอายุการใช้งานของเชือกลวดและดรัม

ร่องเชือกพับคู่ทำให้การม้วนลวดสลิงราบรื่น โหลดกระจายอย่างสม่ำเสมอระหว่างแต่ละชั้น การปฏิบัติได้พิสูจน์ว่าเทคโนโลยีนี้ช่วยยืดอายุการใช้งานของลวดสลิงอย่างมาก ข้อมูลแสดงให้เห็นว่าสามารถยืดอายุของลวดสลิงได้มากกว่า 500% ลดลวด ความเสียหายของเชือก ปรับปรุงความปลอดภัย และลดอุปกรณ์เครื่องจักรกลสำหรับการหยุดทำงานของการเปลี่ยนเชือก


การแนะนำสินค้า

ดรัมเครื่องกว้านแบบมีร่อง LBS ได้รับการออกแบบและผลิตขึ้นโดยเฉพาะเพื่อให้ตรงกับการใช้งานตามเส้นผ่านศูนย์กลาง ความยาว และประเภทการก่อสร้างของเชือก เราสามารถยืนยันรูปแบบร่องได้

ลักษณะของร่อง

1. มีร่องเฉพาะเพื่อให้การพันลวดสลิงเป็นระเบียบและแข็งแรงสม่ำเสมอทุกชั้น

2. สามารถคำนวณแรงที่แน่นอนที่เชือกกำหนดบนดรัมได้

3. การสปูลอยู่ภายใต้การควบคุมโดยสิ้นเชิง ซึ่งจะป้องกันไม่ให้ชั้นล่างถูกทับหรือบีบโดยชั้นบน

4. ด้วยร่อง ร่องต่อเนื่องในดรัมจะขนานกับหน้าแปลน ยกเว้นจุดไขว้สองจุดในแต่ละ Revelution โดยที่ร่องจะเคลื่อนผ่านดรัมครึ่งพิทช์เพื่อให้ระยะพิทช์ของการเคลื่อนไหวสำหรับแต่ละพิตช์

พารามิเตอร์การออกแบบของดรัมเครื่องกว้านลวดสลิง

1. เส้นผ่านศูนย์กลางของดรัม

2. ความกว้างระหว่างหน้าแปลน

3. ลวดสลิงหรือเส้นผ่านศูนย์กลางของสายเคเบิล

4. ทิศทางการหมุนของลวดสลิง: ซ้ายและขวา

7. วัสดุของกลอง

8. เส้นผ่านศูนย์กลางของหน้าแปลน

9. ภาระงานสูงสุดของลวดสลิง

10. ความจุสูงสุดของลวดสลิง/สายเคเบิล

11. มุมตำแหน่งของดรัมและรอกคงที่

12. โหมดการเข้าเชือก

13. ถ้าเป็นไปได้ ให้จัดเตรียมแบบร่างกลองโดยละเอียด:

หมายเหตุ: ดรัมแบ่งออกเป็นประเภทรวมและประเภทแยก การประมวลผลแบบอินทิกรัลต้องการการประมวลผล

การแยกต้องมีเส้นผ่านศูนย์กลางภายใน, เส้นผ่านศูนย์กลางภายนอก, ความยาว, เส้นผ่านศูนย์กลางของลวดสลิง, ทิศทางของร่องเชือก (ซ้ายหรือขวา)

ตามสถานการณ์ปัจจุบันของกลองร่องเชือกพับและกว้านที่ผลิตโดยโรงงานของเรา อุตสาหกรรมที่ประสบความสำเร็จในการใช้งานมีดังนี้:
1. เครื่องจักรทางทะเล: เครื่องกว้านเครนน้ำมันนอกชายฝั่ง, เครื่องกว้านจอดเรือ, เครื่องกว้านลากจูง, เครื่องกว้านลากสาย, เครื่องกว้านสมอเรือ, เครื่องกว้านอุทกวิทยา
2. อุตสาหกรรมปิโตรเลียม: แท่นขุดเจาะน้ำมัน, เครื่องกว้านรถบันทึกน้ำมัน, เครื่องขุดเจาะน้ำมัน, เครื่องเจาะบ่อน้ำมัน, เครื่องกว้านรถบรรทุกน้ำมัน ฯลฯ
3. เครื่องจักรยก: เครน, เครื่องกว้านทาวเวอร์เครน, เครื่องกว้านเครนโครงสำหรับตั้งสิ่งของ, เครื่องกว้านเครนตีนตะขาบ, เครื่องกว้านเครนยาง
4. เครื่องจักรก่อสร้าง: เครื่องกว้านทำความสะอาดผนังอาคาร, เครื่องกว้านกลองเดี่ยว, เครื่องกว้านกลองคู่
5. เครื่องจักรก่อสร้างอื่น ๆ : เครื่องกว้านสายไฟ, ทาวเวอร์เครน, เครื่องตอกเสาเข็ม, เครื่องกว้านไฟฟ้า-ไฮดรอลิก
6. เครื่องจักรทำเหมือง: ส่งเครื่องกว้าน, เครื่องกว้านลาก, เครื่องกว้านเอียง ฯลฯ

โครงร่างของการวาดภาพ

เทคนิคการประมวลผล
