รอกกว้านไฮดรอลิกแบบกำหนดเองรอกสลิงลวดสลิงพร้อมเส้นผ่านศูนย์กลางเพลา12mm

รอกกว้านไฮดรอลิกแบบกำหนดเองพร้อมกลองกว้านเชือกขนาดเส้นผ่านศูนย์กลางเพลา 12 มม

แนะนำ บริษัท

บริษัทของเราส่วนใหญ่ให้บริการเครื่องจักรยก, เครื่องจักรสำหรับเรือเดินทะเล, เครื่องจักรปิโตรเลียม, เครื่องจักรอนุรักษ์น้ำ, เครื่องจักรก่อสร้างและอุตสาหกรรมอื่นๆผลิตภัณฑ์หลักคือเครื่องเจาะน้ำมัน, เครื่อง workover, เครื่องดี, กลองของรถบรรทุกน้ำมันและกว้านกว้าน (ถังหลักใช้ร่องเส้นพับคู่ libasi) และอุปกรณ์น้ำมัน โรงงานของฉันมีประสบการณ์การผลิตมากกว่าสิบปี เพื่อแก้ปัญหา เชือกในกระบวนการม้วนเชือก เชือกกัด ปัญหาสำคัญ.

กว้านดรัมเป็นส่วนสำคัญของกว้านแท่นขุดน้ำมัน, กว้านดรัม

ปลายด้านหนึ่งของลวดสลิงพันแผลถูกยึดไว้ที่ช่องเสียบเชือกดรัมผ่านคลิปเชือก และปลายอีกด้านหนึ่ง

ล้อนำทางของรถท้องฟ้าถูกนำเข้าสู่กลุ่มรอกของรถเข็นและติดตั้งกลุ่มรอกของรถเข็น

พร้อมตะขอ ก๊อกน้ำ และสายเจาะท่อเมื่อกว้านทำงานมันเป็นแผล

ลวดสลิงเหล็กบนดรัมตระหนักถึงการกระทำของการม้วนและการปล่อยเชือกผ่านการหมุนในเชิงบวกและเชิงลบของดรัม

ดรัมมีแรงตึงเชือกอย่างรวดเร็วของลวดสลิงและโครงสร้างดรัมต้องมีความแข็งแรง

ภายนอก แต่ยังเพื่อให้แน่ใจว่าลวดสลิงที่คดเคี้ยวเรียบร้อย

ด้วยการพัฒนาเครื่องกว้านขุดเจาะน้ำมันในทศวรรษที่ผ่านมา เครื่องกว้านจึงปรากฏมากขึ้น

รูปแบบการส่งและรูปแบบโครงสร้าง แต่กฎของเชือกที่คดเคี้ยวของกลองกว้านไม่เปลี่ยนแปลง บริษัทของเราพัฒนาร่องเชือก LEBUS มีข้อดีที่ชัดเจนรูปแบบเส้นคู่ของร่องเชือก LEBUS เหมาะสำหรับการม้วนหลายชั้นสามารถลดหรือหลีกเลี่ยงปรากฏการณ์ความผิดปกติของเชือกลวดเหล็กได้อย่างมีประสิทธิภาพในขั้นตอนการออกแบบดรัมวาด ดรัมวาดมีช่วงเปิดขนาดใหญ่ ขนาดเล็ก การเลือกเส้นผ่านศูนย์กลางด้านล่าง ตำแหน่งของไกด์บล็อค โครงสร้างเบ้าเชือก ระยะห่างระหว่างร่องเชือก ร่องเชือก มุมเกลียวของส่วนขนานและส่วนปีนจะ ส่งผลกระทบต่อผลกระทบของการม้วนเชือกดรัมเนื่องจากสิ่งนี้การศึกษาโครงสร้างและลักษณะของดรัมกว้านจะช่วยลดหรือหลีกเลี่ยงปรากฏการณ์รอกสลิงทุ่งน้ำมันในทุ่งน้ำมันซึ่งไม่เป็นระเบียบยืดอายุการใช้งานของเชือกลวดและดรัม

ร่องเชือกพับคู่ทำให้การม้วนลวดสลิงราบรื่น โหลดกระจายอย่างสม่ำเสมอระหว่างแต่ละชั้น การปฏิบัติได้พิสูจน์ว่าเทคโนโลยีนี้ช่วยยืดอายุการใช้งานของลวดสลิงอย่างมาก ข้อมูลแสดงให้เห็นว่าสามารถยืดอายุของลวดสลิงได้มากกว่า 500% ลดลวด ความเสียหายของเชือก ปรับปรุงความปลอดภัย และลดอุปกรณ์เครื่องจักรกลสำหรับการหยุดทำงานของการเปลี่ยนเชือก


การแนะนำสินค้า

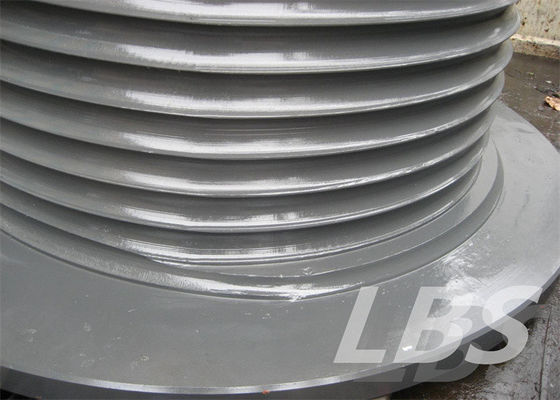

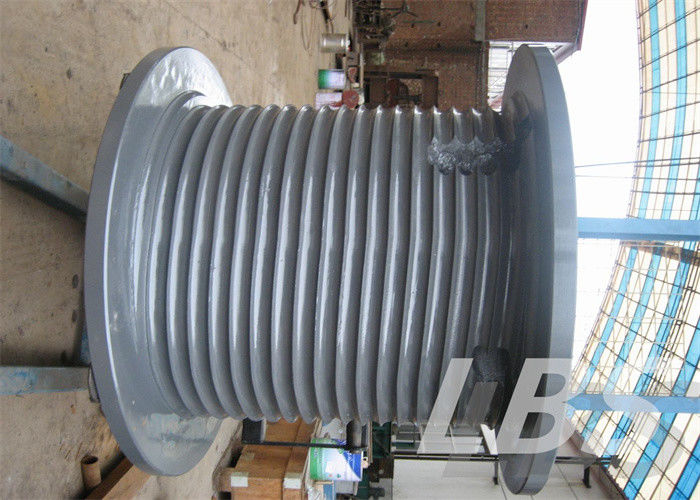

ดรัมเครื่องกว้านแบบมีร่อง LBS ได้รับการออกแบบและผลิตขึ้นโดยเฉพาะเพื่อให้ตรงกับการใช้งานตามเส้นผ่านศูนย์กลาง ความยาว และประเภทการก่อสร้างของเชือก เราสามารถยืนยันรูปแบบร่องได้

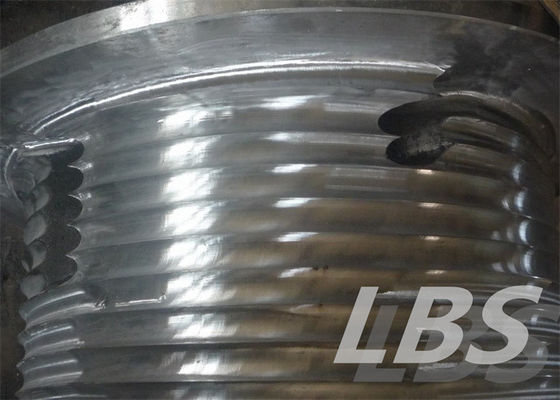

ลักษณะของร่อง

1. มีร่องเฉพาะเพื่อให้การพันลวดสลิงเป็นระเบียบและแข็งแรงสม่ำเสมอทุกชั้น

2. สามารถคำนวณแรงที่แน่นอนที่เชือกกำหนดบนดรัมได้

3. การสปูลอยู่ภายใต้การควบคุมโดยสิ้นเชิง ซึ่งจะป้องกันไม่ให้ชั้นล่างถูกทับหรือบีบโดยชั้นบน

4. ด้วยร่อง ร่องต่อเนื่องในดรัมจะขนานกับหน้าแปลน ยกเว้นจุดไขว้สองจุดในแต่ละ Revelution โดยที่ร่องจะเคลื่อนผ่านดรัมครึ่งพิทช์เพื่อให้ระยะพิทช์ของการเคลื่อนไหวสำหรับแต่ละพิตช์

พารามิเตอร์การออกแบบของดรัมเครื่องกว้านลวดสลิง

1. เส้นผ่านศูนย์กลางของดรัม

2. ความกว้างระหว่างหน้าแปลน

3. ลวดสลิงหรือเส้นผ่านศูนย์กลางของสายเคเบิล

4. ทิศทางการหมุนของลวดสลิง: ซ้ายและขวา

7. วัสดุของกลอง

8. เส้นผ่านศูนย์กลางของหน้าแปลน

9. ภาระงานสูงสุดของลวดสลิง

10. ความจุสูงสุดของลวดสลิง/สายเคเบิล

11. มุมตำแหน่งของดรัมและรอกคงที่

12. โหมดการเข้าเชือก

13. ถ้าเป็นไปได้ ให้จัดเตรียมแบบร่างกลองโดยละเอียด:

หมายเหตุ: ดรัมแบ่งออกเป็นประเภทรวมและประเภทแยก การประมวลผลแบบอินทิกรัลต้องการการประมวลผล

การแยกต้องมีเส้นผ่านศูนย์กลางภายใน, เส้นผ่านศูนย์กลางภายนอก, ความยาว, เส้นผ่านศูนย์กลางของลวดสลิง, ทิศทางของร่องเชือก (ซ้ายหรือขวา)

1 ต้องตั้งค่าเครื่องกว้านตามข้อกำหนดข้อกำหนดข้อกำหนดความสูงสุทธิไม่น้อยกว่า 2.0 เมตร ความกว้างสุทธิ 2.4 เมตร ความลึกสุทธิ 2.0 เมตรถนนตามแหล่งจ่ายอากาศถูกกำหนดตามสถานการณ์จริงของถนน และหลักการจะไม่ส่งผลกระทบต่อการทำงานที่ปลอดภัย
2 การก่อสร้างเครื่องกว้านเท่าที่เป็นไปได้เพื่อใช้การขุดค้นตามประเภทการสนับสนุนที่แตกต่างกันของถนนสามารถใช้เพื่อรองรับโรงไม้หรือโรงเหล็ก Iฐานยึดตาข่ายจะใช้เมื่อหลังคาไม่บุบสลาย และใช้ฐานรองนั่งร้านเมื่อหลังคาหัก
3, 11.4KW รากฐานเครื่องกว้านขนาดเล็กควรใช้การเทคอนกรีต ข้อกำหนดพื้นฐานคือ 1.0 × 1.0 × 1.0 เมตรปูนคอนกรีต ทราย หิน (ชิ้นเมล็ดแตงโม) อัตราส่วนผสม 1:2:2;อัตราส่วนซีเมนต์น้ำ 0.4
4, กว้านใช้การสนับสนุนนั่งร้าน, จากด้านนอกไปยังกรอบ, ระหว่างเพิงและโรงเก็บของด้วยไม้พยุงหรือแกนดึงที่เชื่อมต่อเป็นทั้งหมด, เอว, ช่วยให้ด้านหลังแข็งอย่างเข้มงวด.ระยะห่างระหว่างโรงเรือนต้องไม่เกิน 0.7 ม.เมื่อใช้ฐานรองรับสมอ ระยะห่างของแถวโบลต์คือ 800×800 มม.
5. ควรติดตั้งมอเตอร์เครื่องกว้านที่ด้านในของรังเครื่องกว้านขนาดเล็กและพื้นที่ปฏิบัติการต้องไม่น้อยกว่า 0.8 เมตรปุ่มการทำงานอยู่บนชั้นวาง และวางสวิตช์ไว้อย่างเรียบร้อยและไม่เป็นอุปสรรคต่อการทำงานของบุคลากร
6 ข้อกำหนดอื่น ๆ ตามขั้นตอนการดำเนินงาน

โครงร่างของการวาดภาพ

เทคนิคการประมวลผล
