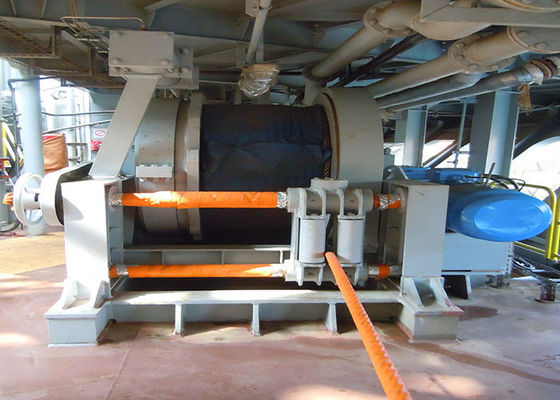

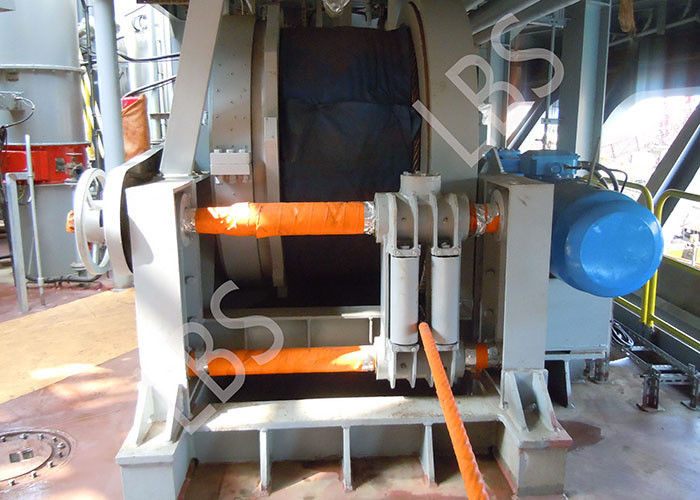

เครื่องกว้านไฮดรอลิคกำลังสูง Lebus Grooved Drum Winch พร้อมอุปกรณ์เก็บพัก
ความหมายของกว้าน
กว้าน ลวดสลิงหรือโซ่เหล็กม้วนที่มีดรัมสำหรับยกหรือดึงวัตถุหนักของอุปกรณ์ยกขนาดเล็กและน้ำหนักเบา หรือที่เรียกว่ากว้านรอกสามารถยกน้ำหนักในแนวตั้ง ดึงแนวนอน หรือแนวเฉียงก็ได้เครื่องกว้านแบ่งออกเป็นเครื่องกว้านแบบแมนนวลและเครื่องกว้านไฟฟ้า 2 เครื่องตอนนี้ใช้เครื่องกว้านไฟฟ้าเป็นหลักสามารถใช้คนเดียว นอกจากนี้ยังสามารถใช้สำหรับการยก การก่อสร้างถนน และส่วนประกอบเครื่องจักรยกเหมือง เนื่องจากใช้งานง่าย ม้วนเชือกขนาดใหญ่ เคลื่อนย้ายง่าย และใช้กันอย่างแพร่หลายส่วนใหญ่ใช้ในการก่อสร้าง วิศวกรรมอนุรักษ์น้ำ ป่าไม้ เหมืองแร่ ท่าเทียบเรือ และวัสดุอื่น ๆ ยกหรือลากแบน
ความหมายของเครื่องกว้านไฮดรอลิค
เครื่องกว้านไฮดรอลิกหรือที่เรียกว่าเครื่องกว้านไฮดรอลิกใช้ในอุปกรณ์ยกที่หลากหลายประเภทแบ่งออกเป็น: รอกไฮดรอลิคแบบซ่อน, รอกไฮดรอลิคแบบเปิด, รอกไฮดรอลิคความเร็วสูง, รอกไฮดรอลิคความเร็วต่ำ, รอกไฮดรอลิคมักประกอบด้วยมอเตอร์ไฮดรอลิค, กลุ่มวาล์วควบคุม, กล่องเกียร์, ดรัม, ตัวยึด, (คลัตช์), กดเชือกหรือ อุปกรณ์จัดเชือก ตัวยึดสำหรับติดตั้ง และอื่นๆรอกไฮดรอลิคบางตัวไม่ได้ใช้โดยตรงโดยมอเตอร์ไฮดรอลิก วาล์วควบคุม กระบอกสูบ ปลายเพลารองรับ และอื่น ๆ สามารถเลือกได้ตามความต้องการของลูกค้า สามารถใช้กันอย่างแพร่หลายในอุปกรณ์ปรับความตึงสายพาน เครื่องจักรวิศวกรรม เครื่องจักรประเภทงานยก เช่น ปั้นจั่น เครนตีนตะขาบ รถเครนเหนือศีรษะ เครน งานป่าไม้ และท่าเรือประเภทเรือ เช่น เครนท่าเรือ เครนลอยน้ำ เรือขุด เครน เรือ และสามารถใช้กับอุปกรณ์ยกขนาดใหญ่ เช่น แท่นขุดเจาะน้ำมัน แท่นขุดเจาะน้ำมันนอกชายฝั่ง เครื่องตอกเสาเข็ม เครื่องเจาะแบบโรตารี่ เครื่องเจาะหิน เครื่องเจาะแกน เครื่องตอกเสาเข็มแบบไฮโดรสแตติก และอื่นๆ
อุปกรณ์สินค้า
โรงงานของเรามีอุปกรณ์ขั้นสูงมากกว่า 2,000 ชุด เช่น การหล่อ การตีขึ้นรูป การแปรรูปเกียร์ การปั๊มโลหะแผ่น การโลดโผน การรักษาความร้อน และการแปรรูปทางกลในช่วงไม่กี่ปีที่ผ่านมา ศูนย์เครื่องจักรกล CW1000 ของเยอรมนี, CNC สี่แกน, ศูนย์เครื่องจักรกลเชื่อมโยงห้าแกน, เครื่องเจาะ CNC, เครื่องเจียรเฟือง CNC ขนาดใหญ่, เครื่องเจาะพื้นและเครื่องกัดพื้น CNC ขนาดใหญ่, เครื่องเชื่อมลำแสงอิเล็กตรอนสุญญากาศ, หุ่นยนต์เชื่อม CNC และเครื่องม้วน 80 และอุปกรณ์การประมวลผลขั้นสูงอื่นๆ
พารามิเตอร์ทางเทคนิค
| เลขที่: |
เส้นผ่านศูนย์กลางลวด (มม.) |
แรงดึง (KN) |
ทิศทางการหมุน |
เส้นผ่านศูนย์กลางของดรัม (มม.) |
ความยาวกลอง (มม.) |
|
1
|
3~8 |
3~10 |
มือซ้าย, มือขวา |
>160 |
<1,000 |
|
2
|
10~16 |
12~20 |
มือซ้าย, มือขวา |
>320 |
<1,000 |
|
3
|
18~24 |
20~80 |
มือซ้าย, มือขวา |
>480 |
<1,000 |
|
4
|
26~32 |
100~120 |
มือซ้าย, มือขวา |
>640 |
<1,000 |
|
5
|
34~40 |
150~200 |
มือซ้าย, มือขวา |
>800 |
<1,000 |
|
6
|
42~50 |
240~400 |
มือซ้าย, มือขวา |
>1,000 |
<1,000 |
ภาพรวม
|
ชื่อผลิตภัณฑ์
|
ดรัมกว้านสายเคเบิล |
|
ปริมาณดรัม
|
เดี่ยวหรือคู่ |
|
การออกแบบกลอง
|
ร่องปอนด์หรือร่องเกลียว |
|
วัสดุ
|
เหล็กกล้าไร้สนิมคาร์บอนและโลหะผสม |
|
ขนาด
|
การปรับแต่ง |
|
ช่วงแอ็พพลิเคชัน
|
งานก่อสร้างคลังเก็บแร่ |
|
แหล่งพลังงาน
|
ไฟฟ้าและไฮดรอลิก |
|
ความจุเชือก
|
100~300ม |
คุณสมบัติของสินค้า:
1. เครื่องกว้านไฟฟ้าลวดสลิงเหล็กพร้อมระบบสปูล
2. สามารถรับรู้การจัดเรียงเชือกอัตโนมัติ
3. โครงสร้างที่กะทัดรัดและการออกแบบที่เหมาะสม
4. ดึงลวดสลิงให้ตึงสำหรับกว้านและเครน
5. เครื่องเก็บพักม้วนสามารถให้แรงต้านกลับบนเชือกเพื่อให้เชือกมีแรงดึง เครื่องเก็บพักม้วนและ HPU สามารถถอดออกได้
อุปกรณ์สปูล:
1. อุปกรณ์ม้วนเชือกของเครื่องกว้าน (เครื่องกว้านอุปกรณ์สปูล) ใช้หลักการของสกรูหมุนสองครั้งเพื่อขับเคลื่อนล้อเชือกให้เลื่อนไปมา เป็นอุปกรณ์ส่งกำลังทางกล ใช้งานง่าย ปลอดภัย และเชื่อถือได้
2. อุปกรณ์จัดเรียงสลิงของเครื่องกว้านประกอบด้วย 6 ส่วน ได้แก่ ส่วนส่งกำลัง กล่องส่งกำลัง คลัตช์ ส่วนปลอกเกลียว ส่วนรองรับสลิง และฐาน
3. ในกระบวนการติดตั้ง ไม่ต้องการส่วนใดส่วนหนึ่งของการเปลี่ยนแปลงของกว้าน เพียงต้องติดตั้งเกียร์นอกด้านมอเตอร์กว้าน กำลังของมอเตอร์ออก
หลักการขับ:
กลองกว้าน - กล่องเกียร์ - การหมุนปลอกสกรู - การเคลื่อนที่แบบลูกสูบของล้อเชือก
