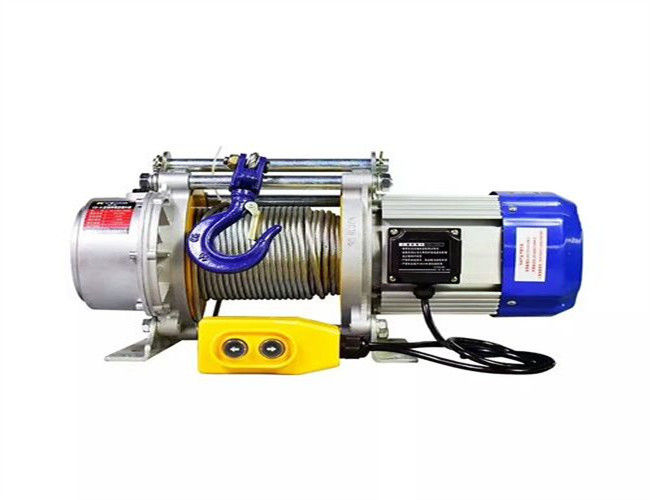

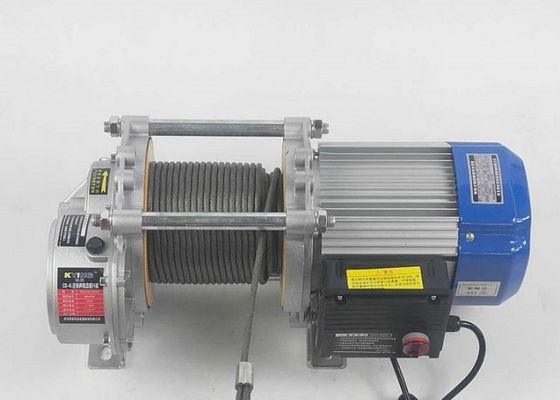

ความกว้าง 600 มม. Muiti กว้านสลิงไฟฟ้าขนาดใหญ่สำหรับตอกเสาเข็ม

กลอง LBS เป็นร่องชนิดหนึ่งสำหรับการม้วนลวดสลิงหลายชั้นที่นำเข้าจากต่างประเทศเนื่องจากร่องเชือกนี้อยู่ในกลอง

ส่วนเส้นรอบวงส่วนใหญ่ขนานกับหน้าแปลนปลาย เฉพาะในส่วนที่เล็กมากและหน้าแปลนตัดกัน ดังนั้น ร่องเชือกต้อง

อย่างไรก็ตาม มีปรากฏการณ์ของการพลิกกลับ มันถูกเรียกว่า "ร่องเชือกพับ" ด้วย

ปีของการใช้งานจริงได้พิสูจน์ว่ากลองชนิดนี้ที่มีโครงสร้างร่องเชือกแบบพิเศษสามารถแก้ปัญหาของเชือกที่คดเคี้ยวหลายชั้นได้เป็นอย่างดี

ระบบร่องเก็บสายไฟแบบพับสองชั้นช่วยให้มั่นใจได้ว่าลวดสลิงที่ม้วนหลายชั้นบนดรัมถูกดึงเข้าและรีดออกจากดรัมอย่างราบรื่นอย่างสมบูรณ์ และสามารถ



ระบบนี้ยังคงเป็นวิธีที่มีประสิทธิภาพและสมบูรณ์แบบที่สุดในการยืดอายุของลวดสลิงจากการทดสอบพบว่าการใช้ลวดสลิงที่มีคุณสมบัติตรงกับร่องเชือก ดรัม Lebus สามารถยืดอายุของลวดสลิงได้มากกว่า 500%

ร่องเชือก LBS ทำให้โหลดกระจายอย่างสม่ำเสมอระหว่างชั้น และการปฏิบัติพิสูจน์ว่าช่วยยืดอายุของลวดสลิงได้อย่างมากในความเป็นจริง พื้นผิวทดสอบสามารถยืดอายุของลวดสลิงได้มากกว่า 500%การลดความเสียหายของลวดสลิงช่วยเพิ่มความปลอดภัยและลดการหยุดทำงานของเครื่องจักร



ข้อเสียของกลองร่องเชือก LBS คือมันซับซ้อนกว่า ดังนั้นจึงมีราคาแพงกว่ากลองร่องเชือกเกลียวเล็กน้อยอย่างไรก็ตาม ค่าใช้จ่ายเพิ่มเติมนี้ได้รับการชดเชยอย่างรวดเร็วด้วยการประหยัดลวดสลิง ซึ่งมีราคาแพงและใช้เวลาในการผลิตเพื่อทดแทน



ดรัมร่องเชือก LBS ยังต้องการเงื่อนไขการทำงานบางประการเงื่อนไขที่สำคัญที่สุดคือมุมโก่งตัวของลวดสลิง ซึ่งเป็นมุมระหว่างลวดสลิงจากรอกไปยังรอกคงที่ตัวแรกโดยทั่วไป มุมโก่งนี้ไม่ควรเกิน 1.5° และไม่ควรน้อยกว่า 0.5°มีความแตกต่างเล็กน้อย (ประมาณ 0.25° แปรผัน) แต่ควรจดจำสถิติทั่วไปนี้ไว้มุมโก่งที่เหมาะสมยังขึ้นอยู่กับน้ำหนักบรรทุก โครงสร้างสายเคเบิล และความเร็วในการยกมุมโก่งนี้บ่งชี้ว่าทุกๆ 10 ม. จากดรัมไปยังรอก ระยะห่างระหว่างลวดสลิงและจุดกึ่งกลางของดรัมไม่ควรเกิน 260 มม. (520 มม. ระหว่างหน้าแปลนทั้งสอง)9 Q2 ` 2 ล!สำหรับรอกร่อง LBS หากมุมเบี่ยงเบนเกินช่วงที่แนะนำ สามารถใช้เชือกพิเศษที่เรียกว่าตัวชดเชยมุมเพื่อผ่อนคลายและเสียหายจากการอัดหรือบิดลวดสลิงด้านนอกเข้ากับร่อง



เส้นผ่านศูนย์กลางปลอกของลวดสลิงหรือสายเคเบิล

เส้นผ่านศูนย์กลางของดรัมเรียบ (เส้นผ่านศูนย์กลางภายในร่องเชือก)

เส้นผ่านศูนย์กลางภายนอกของดรัมร่องเชือก

ความยาวระหว่างหน้าแปลนดรัม

ความจุของเชือก

การหมุนร่องเชือก (ซ้ายหรือขวา)

ต้องใช้วัสดุหนังกลอง LBS

ไม่ว่าจะเป็นภาพวาดหรือข้อกำหนดอื่น ๆ
