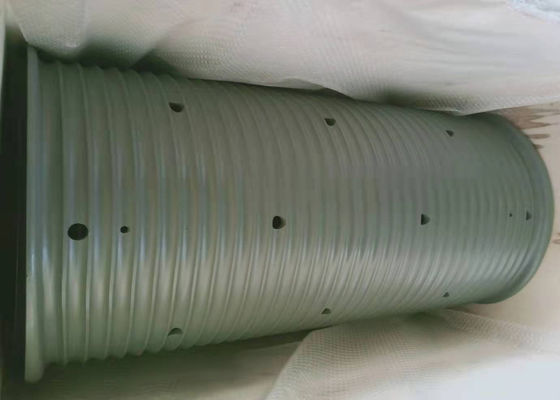

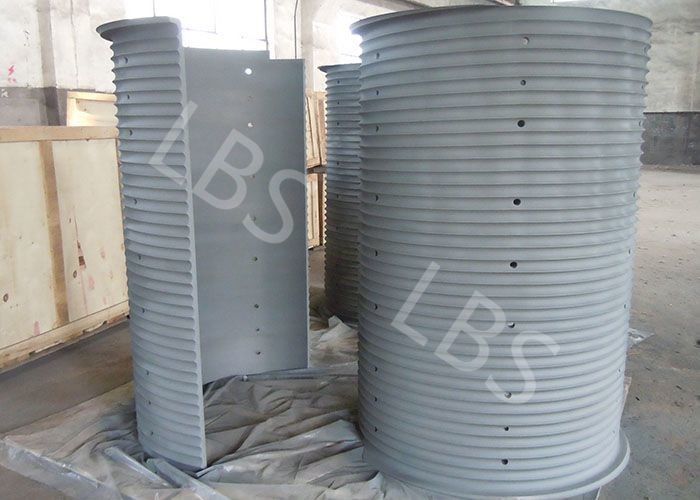

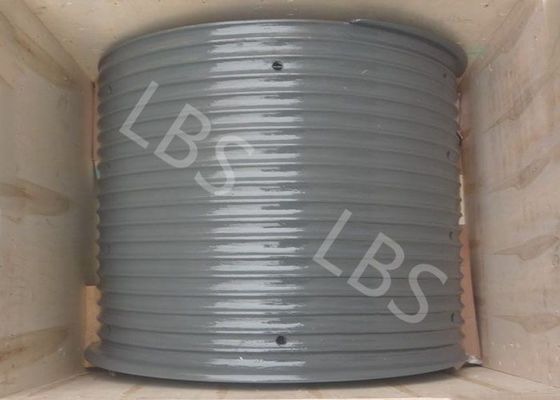

ปลอกแขน Lebus

ปลอกดรัมร่อง LBS แบบเคลือบสังกะสีสำหรับเครื่องกว้านส่งเหมือง

พารามิเตอร์กว้านการทำเหมืองแร่

ความตึงคงที่ของเชือกลวดด้านนอก: 10KN;

ความเร็วเชือกลวดด้านนอก: ≥ 1.00m / s;

ความจุเชือก: 450m;

เส้นผ่านศูนย์กลางของเชือกลวด: 12mm;

เส้นผ่าศูนย์กลางกลอง: 220mm;

ความกว้างของดรัม: 307 มม.;

รุ่นมอเตอร์: YBJ-11.4;

กำลังมอเตอร์: 11.4KW;

ความเร็วมอเตอร์: 1470r/นาที;

อัตราส่วนความเร็วทั้งหมด: 41;

น้ำหนักเครื่องกว้าน: 578Kg;

รวมถึงมอเตอร์

ขนาด: 1073×766×727 มม.;

สตาร์ทเตอร์แม่เหล็กกันไฟ: QBZ-80/1140/660;

ปุ่มควบคุมกันไฟ: LA81-3

ความสำคัญของลูกกลิ้ง

กลองเป็นส่วนที่สำคัญที่สุดอย่างหนึ่งของเครื่องกว้าน

ภาพรวม ของ Lebus Grooved

กลอง LBS เป็นร่องชนิดหนึ่งสำหรับม้วนลวดสลิงหลายชั้นที่นำเข้าจากต่างประเทศเพราะร่องเชือกนี้ในกลอง

ส่วนเส้นรอบวงส่วนใหญ่จะถูกเก็บไว้ขนานกับหน้าปลายหน้าแปลน เฉพาะในส่วนที่เล็กมากและจุดตัดหน้าหน้าแปลน

อย่างไรก็ตาม มีปรากฏการณ์การเลี้ยวขึ้นชื่อว่า "ร่องเชือกพับ" ด้วย

หลายปีของการใช้งานจริงได้พิสูจน์แล้วว่าดรัมชนิดนี้ที่มีโครงสร้างร่องเชือกพิเศษสามารถแก้ปัญหาของเชือกม้วนหลายชั้นได้เป็นอย่างดี

ระบบร่องสายเคเบิลแบบพับสองครั้งช่วยให้มั่นใจได้ว่าลวดสลิงแบบหลายชั้นบนดรัมถูกดึงเข้าและรีดออกจากดรัมอย่างราบรื่นอย่างสมบูรณ์

ระบบนี้ยังคงเป็นวิธีที่มีประสิทธิภาพและสมบูรณ์แบบที่สุดในการยืดอายุของลวดสลิงการทดสอบพบว่าการใช้ลวดสลิงตรงกับร่องเชือก กลอง Lebus สามารถยืดอายุลวดสลิงได้มากกว่า 500%

ร่องเชือก LBS ทำให้โหลดกระจายอย่างสม่ำเสมอระหว่างชั้น และการปฏิบัติพิสูจน์ว่าช่วยยืดอายุของลวดสลิงได้อย่างมากในความเป็นจริง พื้นผิวทดสอบสามารถยืดอายุลวดสลิงได้มากกว่า 500%การลดความเสียหายของเชือกลวดจะเพิ่มความปลอดภัยและลดเวลาหยุดทำงานของเครื่องจักร

วัสดุของปลอกหุ้ม: เหล็กกล้าคาร์บอนต่ำ 20#,16Mn,Q235B,Q355B/D/E
