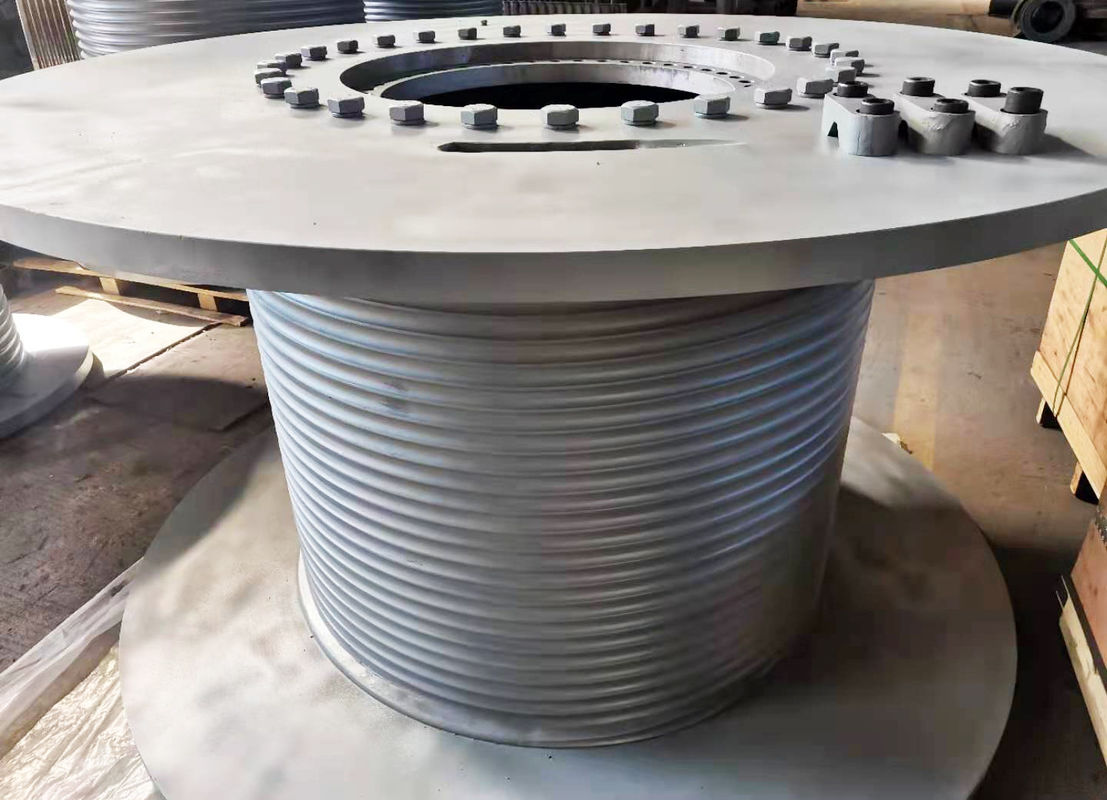

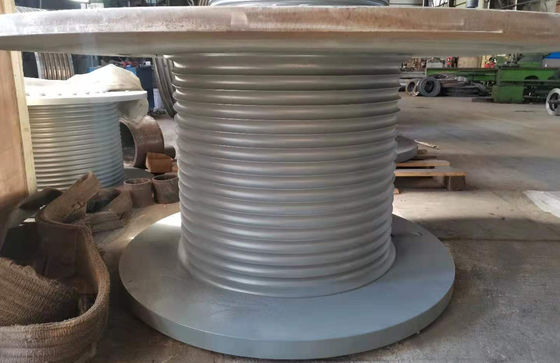

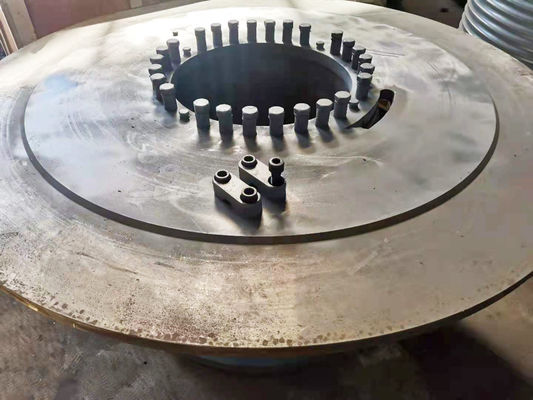

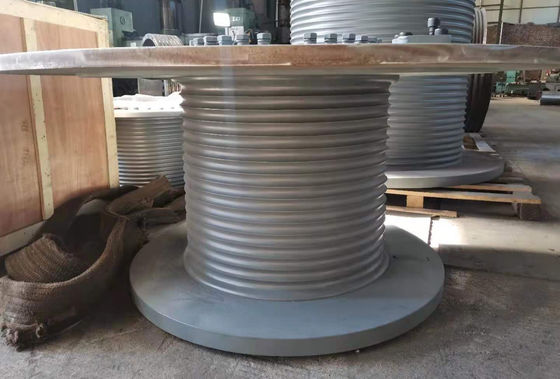

ดรัมเคเบิ้ลร่อง 34 มม.

เหล็กกล้าคาร์บอนธรรมดา Lebus Grooves 34mm Rope Winch Drum

พารามิเตอร์การออกแบบของกลองกว้านลวดสลิง

1. เส้นผ่านศูนย์กลางของดรัม

2. ความกว้างระหว่างครีบ

3. ลวดสลิงหรือเส้นผ่านศูนย์กลางของสายเคเบิล

4. ทิศทางการหมุนของลวดสลิง: ซ้ายและขวา

7. วัสดุของกลอง

8. เส้นผ่านศูนย์กลางของหน้าแปลน

9. โหลดลวดสลิงสูงสุด

10. ความจุสูงสุดของลวดสลิง/สายเคเบิล

11. มุมตำแหน่งของดรัมและรอกคงที่

12. โหมดป้อนเชือก

13. ถ้าเป็นไปได้ ให้ระบุภาพวาดดรัมโดยละเอียด:

หมายเหตุ: ดรัมแบ่งออกเป็นประเภทอินทิกรัลและแบบแยกส่วน อินทิกรัลจำเป็นต้องมีการประมวลผลรูปวาด

การแยกต้องการเส้นผ่านศูนย์กลางภายใน, เส้นผ่านศูนย์กลางภายนอก, ความยาว, เส้นผ่านศูนย์กลางของลวดสลิง, ทิศทางของร่องเชือก (ซ้ายหรือขวา)

ลักษณะของร่อง

1. มีร่องเฉพาะเพื่อให้ม้วนลวดสลิงเป็นระเบียบและมีความแข็งแรงสม่ำเสมอทุกชั้น

2. สามารถคำนวณแรงที่แน่นอนที่เชือกกำหนดบนดรัม

3. การม้วนเก็บอยู่ภายใต้การควบคุมโดยสิ้นเชิง ซึ่งป้องกันไม่ให้ชั้นล่างถูกทับหรือบีบโดยชั้นบน

4. สำหรับร่อง ร่องต่อเนื่องในดรัมจะขนานกับหน้าแปลน ยกเว้นจุดครอสโอเวอร์สองจุดในแต่ละรีเวลูชั่นที่ร่องเคลื่อนผ่านดรัมครึ่งระยะพิทช์เพื่อให้ระยะพิทช์เคลื่อนที่สำหรับแต่ละพิทช์

โครงสร้างเค้าร่างของการวาดภาพ

พารามิเตอร์ทางเทคนิค

เทคนิคการประมวลผล
